产品介绍：

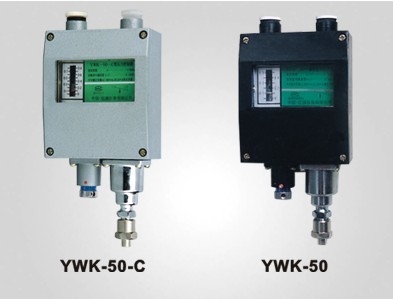

船用压力控制器YWK-50-C，YWK-50采用波纹管式传感器。可用于气体，蒸汽等气体介质和液体介质。控制器的设定值可调，调节范围-0.1……4MPa。
YWK-50-C型：采用铸铝壳体，为防水型，控制器满足船用条件
YWK-50型：采用酚醛压塑型粉壳体，为普通型。
主要技术：
环境温度：-25～55℃
外壳防护等级：YWK-50-C IP44；YWK-50 IP40
抗振性能：YWK-50-C 2～25Hz 1.6mm ；25～100Hz 40m/s2
YWK-50 10～60Hz 0.075mm；60～150Hz 10m/s2
触点容量：AC 380V 3A（阻性） DC 220V 2.5（阻性）
重复性误差：见规格表
规格切换差可调：
|
序号 |
设定值调节范围 |
切换差调节范围 |
设定值误差 |
重复性误差MPa |
备注 |
|
11 |
-0.1……0 |
0.0065……0.026 |
±0.004 |
0.002 |
同序号6～11备注栏 |
|
22 |
0……0.1 |
0.006……0.028 |
±0.004 |
0.002 |
被控介质对黄铜 、锡青铜 、铅锡焊料无腐蚀作用 |
|
33 |
0……0.2 |
0.01……0.08 |
±0.008 |
0.004 |
|
|
44 |
0……0.3 |
0.025……0.1 |
±0.012 |
0.006 |
|
|
55 |
0……0.5 |
0.03……0.1 |
±0.02 |
0.01 |
|
|
66 |
0……0.8 |
0.07……0.25 |
±0.032 |
0.016 |
被控介质对黄铜1Cr18Ni9Ti不锈钢锡铅焊料无腐蚀作用 |
|
77 |
0……1 |
0.07……0.25 |
±0.04 |
0.02 |
|
|
88 |
0……1.5 |
0.1……0.28 |
±0.06 |
0.03 |
|
|
99 |
0……2 |
0.12……0.3 |
±0.08 |
0.04 |
|
|
110 |
0……3 |
0.15……0.5 |
±0.12 |
0.06 |
|
|
111 |
0……4 |
0.25……0.6 |
±0.16 |
0.08 |
设定值的调整
压力控制器的设定值调整步骤，举例说明如下：
[例]：选用0～0.8MPa规格的压力控制器，要求控制气体压缩机输出压力保持在0.5～0.6MPa之间具体操作步骤如下：
1,将控制器的开关接线端子接入压缩机电机的电源控制回路中（接1.3端子则降压接通，升压断开）。将被控气体导入控制器波纹管腔室。
2，旋动设定值调节杆，使指针指示在标度尺刻度0.5MPa上，此值即为下切换值。
3，接通电源，使压缩机工作，气体压力上升。反复调整切换差旋钮，使压力上升到0.6MPa（上切换值）时控制
器开关切换。
单刀双掷微动开关作用过程：接线端1-3
压力下升至下切换值时接通：接线端1-2
压力下升至下切换值时断开：电缆：?12船用或?7.5三芯

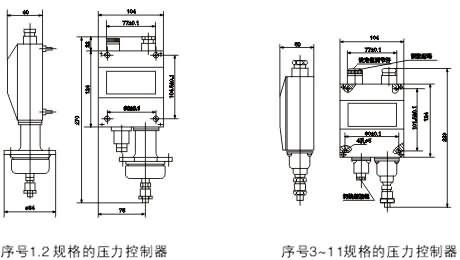

外形及安装尺寸：
● 打开表盖，将控制器垂直安装在仪表板上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。
● 取下锁紧螺母旋动调节杆，使指针指在所需控制的压力设定值上，拧紧锁紧螺母。
● 旋动切换差旋钮，以获取需要的切换差。

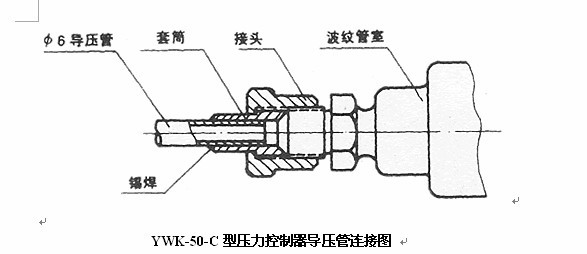

● 旋下接头将直径为6毫米的金属导压管的一断锡焊在套筒上，然后旋紧接头使连接管密封， 被控介质由金属导压管进入波纹管室。
● 复查安装是否妥切，装好表盖，接通电源。根据控制器使用情况，应作定期校对。
注意事项：
● 控制器指针指示值为下切换值，设定值调节范围即下切换值调节范围。
● 切换差旋钮上数字仅表示切换差值的大小程度而非实际值，实际值应从标准表读取。
● 被控介质压力不超过某一给定压力值时，指针应调整在比给定值低一个切换差值（即下切换 值）的位置上，调整完毕后，不准再旋动切换差旋钮。
● 规格表中给的切换差调节范围是指保证提供的最小调节范围，实际范围为可比表列略宽。
