一、产品概述
TDS-100P型便携式超声波流量计2008年由10版机芯更换为13版机芯，适用于各种工业现场中液体流量的在线标定和巡检测量。具有测量精度高、一致性好、电池供电时间长、操作简单、内置热敏一体式打印机等特点，该款产品已广泛应用于石油化工、冶金、电力、自来水、水利、能源监测等行业，受到广大用户的一致认可。
 |
 |
 |
 |
| 主机 | 信号电缆 | 传感器（可选配） | 铝合金保护箱 |
二、主机参数
* 测量精度：优于1%
* 重 复 性：优于0.2%
* 工作电源：220VAC(标配)或110VAC(选配)
* 测量周期：500ms (每秒2次，每个周期采集128组数据)
* 电 池：内置镍氢充电电池可连续工作24小时
* 安装方式：外敷式安装，操作简单、方便
* 显 示：2行汉字同屏显示瞬时流量、累积流量、信号状态等
* 信号输出：隔离RS485
* 通讯协议：MODBUS协议，海峰FUJI扩展协议，兼容国内其它厂家同类产品通讯协议
* 打印输出：内置热敏一体式打印机，实现及时或定时打印
* 其它功能：自诊断，提示当前工作状态是否正常
三、传感器参数
 |
 |
 |
 |
 |
| 标准小型传感器S1型 | 标准中型传感器M1型 | 标准大型传感器L1型 | 高温小型传感器S1H型 | 高温中型传感器M1H |
| 技术参数 | 标准S1型 | 标准M1型 | 标准L1型 | 高温S1H型 | 高温M1H型 |
| 适用管径(DN) | 15～100 | 50～700 | 300～6000 | 15～100 | 50～700 |
| 材 质 | ABS | 特殊高温材料 | |||
| 工作频率 | 1MHZ | ||||
| 安装方法 | V (N、W）法 | V、Z法 | Z法 | V (N、W）法 | V、Z法 |
| 标 定 | 整机配对标定 | ||||
| 磁 性 | 有 | 无 | |||
| 适用温度 | 0～70℃ | 0℃～160℃ | |||
| 防护等级 | IP65 | ||||
| 外形尺寸 | 45×30×30 | 60×45×45 | 80×70×55 | 90×85×24 | 90×82×29 |
| 质量(克) | 75 | 250 | 650 | 94 | 150 |
| 介质种类 | 水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体 | ||||
| 介质浊度 | ≤20000ppm且气泡含量小 | ||||
| 适用管材 | 碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里 | ||||
| 管道衬材 | 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等 | ||||
| 信号电缆 | 标准配置：5米×2，可选配10米×2或15米×2 | ||||

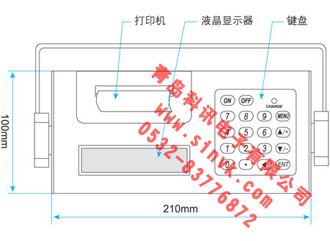

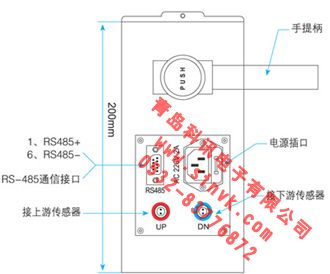

四、外形尺寸
五、出厂标配
|
|
|
|
|
| 主机(2.5KG) | 信号电缆5米×2 | 标准中型传感器M1型 | 铝合金保护箱 |
六、选型编码
A B C D E F G
TDS-100P □ — □ + □ + □ + □ + □ — □
| 字 母 | 流量计组件/参数 | 选 项 |
| A | 主板版本 | 13版 |
| B | 标准配置传感器 | M1 标准中型传感器 |
| C | 可选配传感器(可多选) | S1 标准小型传感器 |
| D | L1 标准大型传感器 | |
| E | S1H 高温小型传感器 | |
| F | M1H 高温中型传感器 | |
| G | 电缆长度 | _______米×2 (标配5米×2) |
举例：TDS-100P 13-M1+S1+L1-5
解释：13版便携式超声波流量计，配标准中型、小型、大型传感器，电缆长度5米×2。
