LS型气体流量数字显示仪（电远传湿式气体流量计）
一、 用途
LM型湿式气体流量计（一次仪表）与LS型气体流量数字显示仪（二次仪表）联合使用，组成带计算机接口的电远传流量计，远传距离可达500m，可以准确的测量和显示出被测气体的瞬时流量和累计流量值，同时，还可以输出电脉冲信号供电子计算控制用，它广泛用于石油、化工及科研部门作为气体流量测量的计算机自动控制系统。
二、 主要技术指标
|
项目及单位 一次仪表型号 |
LS1型 |
LS2型 |
LS3型 |
||||
|
LML-1型 |
LMF-1型 |
LML-2型 |
LMF-2型 |
BSD-2型 |
|||
|
鼓轮每转气体流量（L） |
2 |
5 |
20 |
||||
|
额定流量（L） |
200 |
500 |
2000 |
||||
|
超额流量（L） |
300 |
750 |
3000 |
||||
|
最小刻度值（L） |
0.01 |
0.025 |
0.10 |
||||
|
在额定流率时准确度（%） |
±1 |
±1.5 |
|||||
|
在额定流率时压力降（Pa） |
≤80 |
≤90 |
|||||
|
最高流量记录（m³/ h） |
99.999 |
||||||
|
正常压力值（Pa） |
1000 |
||||||
|
一次仪表材质
（防腐型可测量腐蚀性气体） |
普通型
黄铜 |
防腐型
1Cr18Ni9Ti |
普通型
黄铜 |
防腐型
1Cr18Ni9Ti |
普通型
紫铜 |
||
|
二次仪表输出信号（V） |
正脉冲12V |
||||||
|
二次仪表电源电压（V） |
220V 50Hz 10% |
||||||
|
二次仪表远传距离（m） |
≤500 |
||||||
|
二次仪表脉冲当量（ml） |
10（每个脉冲代表10毫升流量） |
||||||
|
二次仪表计数器容量（累计） |
|
|
|||||
|
二次仪表计数器容量（瞬时） |
|
|
|||||
|
二次仪表外廓尺寸（mm） |
长×宽×高=160×152×75 |
||||||
|
二次仪表外廓尺寸（mm） |
220×264×490 |
304×264×490 |
220×264×490 |
304×264×490 |
400×410×500 |
||
三、二次仪表输出方式

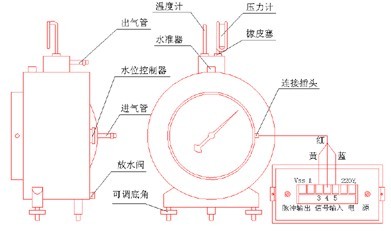

四、 结构及连接示意图
五、 使用方法
1、 将一次仪表摆放在工作台上，调整地角螺钉使水准器水泡位于水准器中心，并在使用中长期保持该位置。
2、 打开水位控制器密封螺帽，拉出内部的毛线绳。
3、 在温度计或压力机的插孔内，向仪表内注入蒸馏水，待蒸馏水从水位控制器孔内流出时即停止注蒸馏水，当多余的蒸馏水从水位控制器孔内顺着毛线绳流干净时为止（大约需要十五分钟），在将毛线绳收入水位控制器密封螺帽内，并且拧紧密封螺帽。
4、 装好温度计和压力计。
5、 按进出气方向连接好气路，并且做好密封。
6、 将电缆插头分别插在一次仪表连接插头和二次仪表流量计插头上，插接时听到响声为止。
7、 将二次仪表计算机插头用双股电缆与计算机相连。
8、 将二次仪表电源线插在220V电源上。
9、 开启气阀，即可进行气体测量。
六、 使用注意事项
1、 使用中，要经常保持水位准确，否则将影响测量精度。
2、 使用中，温度应保持在15～25℃之间，气温与室温相同，其温度差
3、 最好在仪表指针运转数周后再进行读数。
4、 当被测气体的压力超过正常压力值1～6倍（1～6KPa）时，仪器仍然可以正常工作，但此时测量精度将会有所下降。
5、 当被测气体的流量超过额定流量至超额流量范围内使用时，仪器仍然可以正常工作，但此时测量精度将会有所下降。
6、 仪表在长期不使用时，应将仪表内的蒸馏水排放干净，排放是先使用放水阀，然后将表头向下，再将出气口向下，这样反复几次，才能将鼓轮内的水放净。
7、 仪表不宜在过冷室内安防，以免内部结冰。
8、 在正常使用情况下，至少每年检验一次精度。
9、 普通型仪表不能在强腐蚀性气体下运行。
七、 随机附件
温度计一支
压力计一支
橡皮塞两个
连接线两米
