一、产品概述

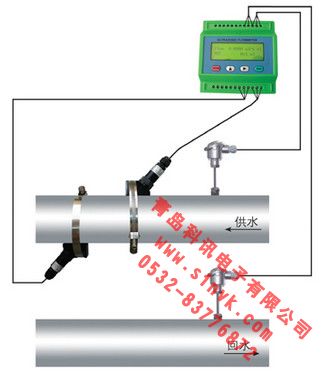

TDS-100M型超声波冷/热量模块是专为热网联网监控项目而设计的产品，具有体积小、价格低、操作简单、输出接口功能齐全等特点。
二、技术参数
* 测量精度：满足EN1434标准
* 工作电源：隔离8~36VDC
* 显 示：M1:2×10背光汉字液晶显示器可显示瞬时热量、流量及正负净累积热量等
M2:本地96段LCD显示器，显示44个不同的窗口内容
* 操 作：M1:4键轻触键盘设参
M2:使用专用二次仪表或PC设参软件(公司网站可下载),通过RS485设置参数，可浏览44个窗口内容
* 铂 电 阻：PT100三线制铂电阻
* 热量单位：吉焦尔、千卡、BTU可选
* 信号输入：◇3路4-20mA模拟输入，精度0.1%,可输入压力、液位、温度等信号
* 信号输出：◇1路隔离RS485输出
◇1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)
◇1路继电器输出 (脉冲宽度200ms )
◇1路4-20mA输出 (有源/无源输出可选)
* 通讯协议：◇M-BUS协议，MODBUS协议，海峰FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议
* 其它功能：◇自动记忆前512天，前128个月，前10年正/负/净累积流量
◇自动记忆前30次上、断电时间和流量并可实现自动或手动补加
◇可通过E-mail传送来的代码文件实现软件升级
* 防护等级：IP57
* 安装方式：导轨式(主机)
三、外缚传感器参数
外缚式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式，具有与管径无关、安装简单、无需停产、无压力损失等特点。
 |
|
|
|
|
|
标准小型传感器S1型 |
标准中型传感器M1型 |
标准大型传感器L1型 |
高温小型传感器S1H型 |
高温中型传感器M1H型 |
|
技术参数 |
标准S1型 |
标准M1型 |
标准L1型 |
高温S1H型 |
高温M1H型 |
|
适用管径 |
DN15～DN100 |
DN50～DN700 |
DN300～DN6000 |
DN15～DN100 |
DN50～DN700 |
|
材 质 |
ABS |
特殊高温材料 |
|||
|
工作频率 |
1MHz |
||||
|
安装方法 |
V (N、W）法 |
V、Z法 |
Z法 |
V (N、W)法 |
V、Z法 |
|
标 定 |
整机配对标定 |
||||
|
磁 性 |
有 |
无 |
|||
|
适用温度 |
0℃～70℃ |
0℃～160℃ |
|||
|
防护等级 |
IP68（可浸水工作，水深≤3米） |
||||
|
外形尺寸 |
45×30×30 |
60×45×45 |
80×70×55 |
90×85×24 |
90×82×29 |
|
质量(克/对) |
75 |
250 |
650 |
94 |
150 |
|
介质种类 |
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。 |
||||
|
介质浊度 |
≤20000ppm且气泡含量小 |
||||
|
适用管材 |
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里。 |
||||
|
管道衬材 |
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。 |
||||
|
信号电缆 |
SEYV75-2型专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗干扰性，并注意 电缆不要与高压电缆并行，尽量避开变频器等干扰源。 |
||||
四、插入传感器参数
插入式传感器是指在被测管道上利用专用开孔工具在不停产的情况下在线打孔，使传感器和被测介质直接接触从而实现流量测量的一种安装方式，该款传感器解决了外缚式传感器在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题，具有不停产安装、免维护、与管径无关、无压力损失等特点。
管道材质为碳钢或不锈钢时可直接焊接安装，对于不可直接焊接的管道，如铸铁、玻璃钢、PVC、水泥管等需配备厂家制作的专用管箍方可安装，为防止漏水，用户订货时请提供被测管道的准确外径或周长。
|
|
|
|
|
标准插入B型 |
插入C型 |
加长插入B型 |
|
技术参数 |
标准插入B型（直插式） |
插入C型（斜插式，极不常用） |
加长插入B型（水泥管用） |
|
适用管径 |
DN80mm以上 |
||
|
材 质 |
球阀与探杆：不锈钢316L；球阀底座：普通碳钢(不锈钢选配) |
||
|
工作频率 |
1MHz |
||
|
适用管材 |
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管等管道，允许有衬里 |
||
|
安装方式 |
Z法 |
||
|
适用温度 |
－40℃～160℃ |
||
|
开孔尺寸 |
Ф19mm(安装时使用厂家提供的专用开孔器，可实现带压不停产安装) |
||
|
压力等级 |
1.6MPa(安装时压力＜0.8MPa） |
||
|
防护等级 |
IP68（可浸水工作，水深≤3米） |
||
|
安装空间 |
井壁到管壁≥550mm |
井壁到管壁≥360mm |
井壁到管壁≥700mm |
|
长 度 |
186mm |
228mm |
330mm |
|
介质种类 |
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。 |
||
|
介质浊度 |
≤20000ppm且气泡含量小 |
||
|
信号电缆 |
SEYV75-2型专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗干扰性， 并注意电缆不要与 高压电缆并行，尽量避开变频器等干扰源。 |
||
五、管段式传感器参数
管段式传感器是采用法兰将管段传感器与被测管路直接连接的一种测量方式，该款传感器解决了外缚式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题，具有测量精度高，稳定性好、免维护等特点，是未来超声波流量计的发展方向。
|
|
|
|
π型管段式传感器 |
标准管段式传感器 |
|
技术参数 |
π型管段式 |
标准管段式 |
|
适用管径 |
DN15-DN40 |
DN50-DN1000 |
|
材 质 |
不锈钢 |
碳钢（不锈钢选购） |
|
工作频率 |
1MHz |
|
|
连接方式 |
法兰连接 |
|
|
适用温度 |
－40℃～160℃ |
|
|
标 定 |
整机在线标定 |
|
|
防护等级 |
IP68(可潜水工作，水深≤3米) |
|
|
外形尺寸 |
见下表 |
|
|
公称压力 |
见下表 |
|
|
介质种类 |
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。 |
|
|
介质浊度 |
≤20000ppm且气泡含量小 |
|
|
管道衬材 |
无 |
|
|
信号电缆 |
SEYV75-2型专用屏蔽电缆，单根可加长到500米，布线时电缆应外加金属套管以增加抗干扰性，并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。 |
|
π形管段式/标准管段式管道参数
|
公称通径 DN(mm) |
额定压力 |
π形管段 |
标准管段 |
法兰尺寸(mm) |
|||||
|
L1 |
L2 |
D |
D1 |
D2 |
f |
Ｎ-Φ |
法兰厚度 |
||
|
15 |
2.5 |
320 |
95 |
65 |
46 |
2 |
14×4 |
14 |
|
|
20 |
360 |
105 |
75 |
56 |
2 |
14×4 |
16 |
||
|
25 |
390 |
115 |
85 |
65 |
3 |
14×4 |
16 |
||
|
32 |
450 |
140 |
100 |
76 |
3 |
18×4 |
18 |
||
|
40 |
500 |
150 |
110 |
84 |
3 |
18×4 |
18 |
||
|
50 |
1.6 |
200 |
165 |
125 |
99 |
3 |
18×4 |
20 |
|
|
65 |
200 |
185 |
145 |
118 |
3 |
18×4 |
20 |
||
|
80 |
225 |
200 |
160 |
132 |
3 |
18×8 |
20 |
||
|
100 |
250 |
220 |
180 |
156 |
3 |
18×8 |
22 |
||
|
125 |
250 |
250 |
210 |
184 |
3 |
18×8 |
22 |
||
|
150 |
300 |
285 |
240 |
211 |
3 |
22×8 |
24 |
||
|
200 |
350 |
340 |
295 |
266 |
3 |
22×12 |
24 |
||
|
250 |
450 |
405 |
355 |
319 |
3 |
26×12 |
26 |
||
|
300 |
500 |
460 |
410 |
370 |
4 |
26×12 |
28 |
||
|
350 |
550 |
520 |
470 |
429 |
4 |
26×12 |
30 |
||
|
400 |
600 |
580 |
525 |
480 |
4 |
26×16 |
32 |
||
|
450 |
700 |
640 |
585 |
548 |
4 |
30×20 |
34 |
||
|
500 |
1.0 |
800 |
670 |
620 |
585 |
4 |
25×20 |
32 |
|
|
600 |
1000 |
780 |
725 |
685 |
5 |
30×20 |
36 |
||
|
700 |
0.6 |
1100 |
860 |
810 |
775 |
5 |
24×25 |
32 |
|
|
800 |
1200 |
975 |
920 |
880 |
5 |
24×30 |
32 |
||
|
900 |
1300 |
1075 |
1020 |
980 |
5 |
24×30 |
34 |
||
|
1000 |
1400 |
1175 |
1120 |
1080 |
5 |
28×30 |
36 |
||
六、选型编码
A B C D E F G H I J K L
TDS-100 □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □
|
字 母 |
参数 |
选 项 |
|
A |
主机类型 |
F1 分体壁挂型 F2 分体防爆式 F3 分体盘装型 F4 分体变送型 |
|
Y 一体式（本地磁性四按键可操作设参） W 水表（电池供电,磁性键可浏览窗口） |
||
|
M1 模块型（本地四按键可操作设参） M2模块型（本地单按键可浏览窗口） |
||
|
S1 经济型（本地磁性四按键可操作设参） |
||
|
B |
工作电源 |
A 交流（85-264VAC） B 电池（3.6V锂电池） D 直流（24V/8-36VDC） |
|
C |
热量功能 |
N 无 Y 有 |
|
D |
传感器类型 |
B1 标准S1型 B2标准M1型 B3标准L1型 B4高温S1H型 B5高温M1H型 |
|
C1 标准插入式 C2 水泥插入式 C3 水表插入式 |
||
|
G1 标准管段式（法兰连接） G2 卫生管段式（活接连接） |
||
|
E |
测量管径 |
DN(mm)_____ |
|
F |
管道材质 |
0 碳钢 1不锈钢 2 铸铁 4 玻璃钢 4 PVC 5 水泥 |
|
G |
公称压力 |
_____MPa |
|
H |
流量累积单位 |
M 立方米 L升 |
|
最小读数(水表) |
1 （m3） 0.1 （0.1m3） 0.01 （0.01m3） 0.001 （L） 0.0001 （0.1L） |
|
|
I |
热量累积单位 |
K Kc（千卡） G GJ （吉焦） B BTU（国外适用） |
|
J |
信号输出 |
N 无输出 A 4-20mA F 频率输出 R 脉冲输出 4 RS485输出 |
|
K |
信号输入 |
N 无输入 1 1路4-20mA输入 2 2路4-20mA输入 3 3路4-20mA输入 |
|
L |
单根电缆长度 |
_____米（分体管段式传感器为单根四芯电缆，其余传感器为双根两芯电缆） |
举例说明：TDS-100M1-D-Y-C1-300-0-1.6-1-G-N-N-10
解 释：18版超声波热量模块，DN300插入式,碳钢材质，压力1.6MPa，流量累积单位立方米，热量累积单位吉焦，无输入输出。电缆10米*2
