SWP-LED系列闪光报警控制仪可与各种SWP系列控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号，八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。
一、仪表特点
闪光报警控制仪的输入信号可选择接点式开路报警、接点式闭路报警或TTL电平。具有多种报警控制输出方式，可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。
二、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
| 型号 | SWP-X803系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm |
 |

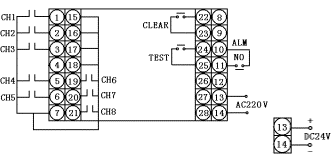

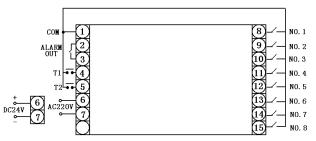

| 接线图 |
仪表尺寸:160×80×140mm |
 |
三、SWP系列闪光报警控制仪型谱表
|
型 号
|
代 码
|
说 明
|
||||||||||||||
|
SWP -
|
□ | □□□ | □ | □ | □ | □ | □ | |||||||||
|
特 征
|
X
|
参数显示：八位高亮度LED通道显示
|
||||||||||||||
|
控制作用
|
803
|
闪光报警仪
|
||||||||||||||
|
通讯方式
|
□
|
0：无通讯；2：RS-232；8：RS－485
|
||||||||||||||
|
指示方式
|
|
|
||||||||||||||
|
输入信号
|
|
|
||||||||||||||
|
馈电输出
|
P
|
DC24V馈电输出
|
||||||||||||||
|
供电方式
|
|
|
||||||||||||||
★ 平面LED指示的闪光报警器无通讯，无开关电源供电方式。
★ 型号举例：
①SWP-X803-D-A-P-W（发光管式指示）
接点式闭路报警，DC24V馈电输出，DC24V供电，发光管式指示。
②SWP-X803-8N-B-P-T（数字式指示）
通讯方式RS485，接点式开路报警，DC24V馈电输出，AC90～265V供电，数字式指示。
