QC-4防爆型单气路大气采样器

一、产品简介



　　QC-4型防爆大气采样仪是具有液晶数字显示时间功能，用于爆炸性气体环境中采集气体样品的常规性仪器。它由抽气泵、流量计、时控电路和电源组成。抽气泵为隔膜泵，具有抽气压力大、负载能力强、流量稳定、噪音低等特点。本采样器具有电子定时功能和节奏紧凑，体积小，重量轻、便于携带、操作简单、坚固耐用、性能稳定可靠等优点，可广泛应用于冶金，矿山，化工，建造，铸造，电力及环境监测，卫生防疫等部门，是目前国内防爆气体采样仪中较为理想的产品。



二、技术参数



　　1. 负载能力：4500Pa 负载下流量≥1.0L/min



　　2. 流量范围：0.1-1.5L/min



　　3. 流量稳定性：60min 内≤5%



　　4. 流量计精度：2.5级



　　5. 防爆型式：本质安全型ExiaIICT4



　　6. 定时范围：0-99min



　　7. 定时误差：≤0.1%



　　8. 工作噪音：＜50dB（A）



　　9. 工作温度：-10-45℃



　　10.电    源：8.4V/1.8Ah镍氢电池组



　　11.工作电流：＜300mA



　　12.连续工作时间：使用电池大于等于5小时



　　13.主机外形尺寸：120×60×180mm



　　14.重量（含电池）：1.3kg



三、结构原理

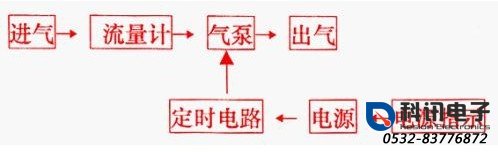

　　1、工作原理：




　　2、防爆措施：



　　　　本安电源：8.4V/1.8Ah镍氢电池组，用硅橡胶灌封构成本安电池。



　　　　电    机：三个二极管与电机反向并联构成保护性元件。



　　　　注意：1）、严禁在爆炸性气体环境中拆装仪器和充电！



　　2）、更换电池及维修必须由我单位提供，以保证防爆性能。



四、仪器配置



　　1.采样器主机                  1台



　　2.稳压电源/充电器         1个



　　3.吸收瓶架子（挂件） 1个



　　4.缓冲瓶（安全瓶）      1个



　　5.三脚架                          1个



　　6.说明书                          1份



　　7.合格证                          1份



　　8.保修卡                          1份



　　9.铝合金包装箱              1个（2台/箱）
