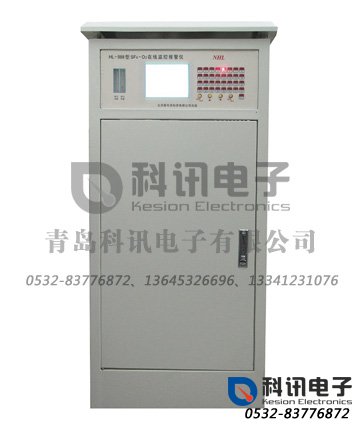

SF6-O2气体在线监控报警仪（远程多点泵吸型）HL-988-C型

HL-988-C 型SF6-O2气体在线监控报警仪说明书（远程多点泵吸型）



　　HL-988-C型SF6-O2气体在线检测监控报警仪，使用一套SF6-O2变送器，外加前置取样辅助系统，利用嵌入式工业控制机控制取样电磁阀顺序开阀，使抽气泵将远处气体抽过来送到分析单元去进行分析，检测相对应的测量地点的气体中的SF6-O2含量，每一路取样管可用内经4-6mm塑料或金属管延伸出50-100米远处取样。大流量抽气泵可使样气迅速送到分析器中，由于分析器内装有微型抽气泵，因此多余之样气将被排空，该仪器分析一个通道气体约为3-9分钟，程序设计为如未检出SF6气体或O2含量降低，则2-3分钟后即转入下一通道，以提高巡检速度，如检测出某一路异常，则自动延长检测时间直至作出正确测量及报警（大约5-8分钟），为了保证仪器测量的准确性，本仪器特别设计每天24点（0点）仪器停止采样而改为抽取清洁空气自动进行SF6调零及氧气校20.9%。以保证仪器测量的准确性（大约需要15-20分钟），仪器以无人值守设计为原则，整机由计算机自动控制、自动记录、自动显示（显示内容为：时钟、当前通道数值、报警值及运行状态等数据及控制继电器输出）。



　　★   六氟化硫浓度检测范围：0～1500ppm



　　★   六氟化硫浓度检测误差：≤5%（F?S）



　　★   六氟化硫浓度检测最小示值：1ppm



　　★   泄漏报警阀值：低报：200ppm（可调）、高报：1000ppm（可调）



　　★   报警误差：＜5%



　　★   氧气浓度检测范围：0～25.0%



　　★   氧气浓度检测误差：＜0.5%



　　★   氧气浓度检测最小示值：0.1%



　　★   缺氧报警阀值：18.0%



　　★   取样点数：8点或16点（可扩展到32点）



　　★   数据记录功能：100条（记录格式：报警通道号、报警起始时间，最大值、报警结束时间）



　　★   继电器触点报警输出：220V/3A（可外接声光报警单元）



　　★   风机控制输出继电器：220 V/3A（可外接中间继电器）



　　★   外形尺寸：550mm×420mm×1110mm
