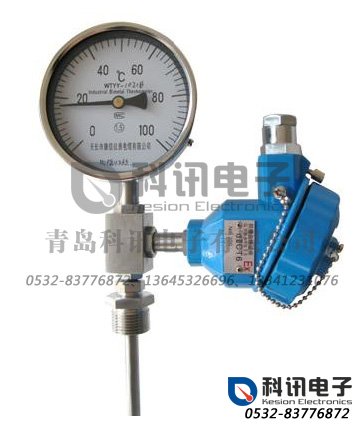

WTYY-1021B隔爆型压力式远传温度计

WTY-系列远传温度计



性能：



　　（1）具有测温探头小，灵敏度高、线性刻度、寿命长等特点。



　　（2）具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能。



　　（3）结构形式与国际同类产品相同，可替代进口。



技术参数：



　　1、测温范围－40～600℃



　　2、环境温度－10～55℃



　　3、相对湿度≤95％



　　4、指示精度1.5级



　　5、时间常数≤60Ｓ



　　6、探头耐震6Mpa



　　7、探头直径：8-10mm、可动外螺纹：M27*2



　　8、热电阻PT100（单路、双路输出）或4-20mA电流输出



信息内容：



　　液体压力式温度计以及由此开发的系列化温度仪表，克服了传统膨胀式温度计性能单一、寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。 一 型号及规格组成



　　1.WTY系列温度计编号规则



　　2.WTY系列温度计编号说明



　　　　① 编号中斜杠“/”前面型号部分，按《工业自动化仪表产品型号编写原则》的规定编写，“/”后面为规格部分，由我厂自行规定，若设计选型时因字符太长无法填写，可与我公司联系约定其它代号。



　　　　② 编号第一节中的仪表功能为基本功能，若要选择一项以上功能，请在编号中增加第三节“功能组合”，其中防震、电接头和最高指示三者之间只能选择一种功能，防爆与电接头两者功能也不能组合。



　　　　③ 附加说明请注明软尾材料、出线装置型号及位置、是否带保护套管、防爆仪表出线方式、热点阻分度号等以及其它要说明的内容。例如：“WTY-1033-X2-F 0～100℃ Φ12*300*10M的内容刹车管Pt100左接线盒”表示：该温度计为液体压力式带电接头双上限报警热电阻远传温度计，且带防腐套管，其具体尺寸为：温包直径12mm，插入深度300mm，刹车管软尾长10M。铂热电阻Pt100，左接线盒引线，安装螺纹为卡套螺纹M27*2。



二、规格与参数



　　1.基本技术参数



　　　　环境温度：-10～+55℃ 相对湿度：5～95%指标精确度：1.5级



　　　　时间常数：9秒（包聚四氟乙烯时为34秒）  热电阻分度号：Pt100或Cu50



　　　　热电阻精度等级：ZBY 301-85 B级  热电阻热响应时间：τ0.5=35秒（包聚四氟乙烯时为45秒）
