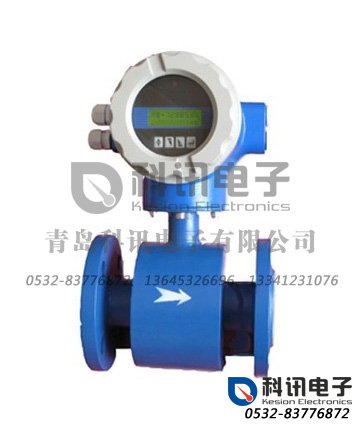

一体式智能电磁流量计

一体式智能电磁流量计



　　LDY 型智能电磁流量计是引进美国DELI公司最先进技术研制开发的全智能型电磁流量计电子部分全部采用进口部件计算速度非常快、精度高、测量性能可靠，是替代进口流量计的理想选择。年出口量达上千台。



仪表分类



　　一体式电磁流量计（适合观看记录数据方便的场合或远传数据到工控机不需要频繁观看的场合）



　　分体式电磁流量计（适合观看记录数据不方便的场合环境对转换器影响较大的场合）



　　卫生型电磁流量计（主要用于食品、医药行业。可由以上两种转换产品材质形成）



　　插入式电磁流量计（主要适合大管径管道，可以方便运输、节约采购成本）



　　电池供电电磁流量计（主要适合接电不方便或不需要远传信号的场合，电池可以连续使用3年以上）



电极材料选择

材料	代号	耐腐蚀性能
不锈钢316L	V	用于工业用水、生活用水、污水等弱腐蚀性的介质及中性溶液和碳酸、醋酸等弱酸。
钛	Ti	耐海水、各种氯化物和次氯酸盐及多各氢氧化物的腐蚀。
哈氏合金C	Hc	耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物。也耐氧化性的盐类或其他氧化剂的环境的腐蚀。对海水、碱溶液、氧化物溶液有良好的耐腐蚀性。
哈氏合金B	Hb	对硫酸、磷酸、氢氟酸等非氧化性酸、碱盐有良好的抗腐蚀性。
钽	Ta	除了氢氟酸之外，几乎能耐一切化学介质的腐蚀。因其价格昂贵，仅用于盐酸及浓硫酸。
碳化钨	W	具有优异的耐磨性能，专用于泥浆、纸浆等磨损型介质。

衬里材料的选择

衬里材料	耐腐蚀性能	工作温度	适用范围
氯丁橡胶(Ne)	耐一般低浓度酸碱盐的腐蚀	0~70℃	用于工业用水、污水、低浓度酸碱盐溶液。按要求最大可达95℃。DN50~DN2000可选Ne衬里材料。
聚全氟乙丙烯(FEP)	耐热、耐腐蚀性好，机械强度高，抗磨损性能好，清理表面时不容易损坏内衬。	-20~180℃ -20~180℃	除砂浆等强磨损性介质外的所有流体，可以被用于像饮用水场所的卫生要求，按要求最大可达180℃。 DN6~DN400可选FEP衬里材料。
聚四氟乙烯（PTFE）	几乎可以抵抗所有化学介质的腐蚀，耐磨损性较差。	-40~180℃	不能用于负压管道及磨损性较强的流体。 DN25~DN1000可选PTFE衬里材料。

产品特点



　　· 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。



　　· 测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。



　　· 在现场可根据用户实际需要在线修改量程。



　　· 高清晰度背光LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。



　　· 采用SMD 器件和表面贴装（SMT电路可靠性高。



　　· 采用16 位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。



　　· 全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1



　　· 超低EMI开关电源，使用电源电压变化范围大，抗EMC好



　　· 内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16 次掉电时间



　　· 具有RS485、RS232、Hart和Modbus 等数字通讯信号输出。



　　· 具有自检与自论功能



　　· 可测量低流速、腐蚀性、高粘度的介质



主要技术参数

公称通经ND(mm):	管道式四氟衬里	10、15、20、25、32、40、50、65、80、100、125、150、200、300、350、400、450、500
	管道式橡胶衬里	40、50、65、80、100、125、150、200、300、350、400、450、500、600、700、800、900、1000、1100、1200
流动方向		正、反、净流量; 量程比:150:1; 重复性误差:测量值的±0.1%
精度等级		管道式:0.5级,1.0级
被测介质温度		普通橡胶衬里:-20–+60℃; 高温橡胶衬里:-20–+90℃ 聚四氟乙烯衬里:-20–+100℃; 高温型四氟衬里:-20–+180℃
流量测量范围		流量测量范围对应流速范围是0.1-15m/s
电导率范围		被测流体电导率≥5us/cm(一体式),大多数以水为成分的介质,其电导率在200-800 us/cm范围内,均可选用电磁流量计来测量其流量计.
电流输出		负载电阻:0-10mA时,0-1.5kΩ, 4-20mA时,0-750kΩ,
数字频率输出		输出频率上限可在1-5000HZ内设定带光电隔离的晶体管集电极开路双向输出. 外接电源≤35V导通时集电极最大电流为250mA
供电电源		85-265V,45-63HZ
直管段长度		管道式:上游≥5DN,下游≥2DN
连接方式		流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB11988的规定.
防爆标志		MDIIBT4
环境温度湿度		25℃-+60℃;5%-95%.

应用范围



　　电磁流量计被广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。



选型表

规格代码		说明	规格代码			说明
电磁流量计类型	B	经济型电磁流量计 （国产部件）	接地环	0	无接地环*
	E	数字智能电磁流量计 （国产部件）		1	有接地环*
	C	出口型电磁流量计		2	有接地电极
公称通径	6、10、15、20、25。。。。。。。2200		操作压力	1	1.0MPA
组合	S	一体式*		2	1．6MPA*
	L	分体式*		3	2.5MPA
	D	插入式*		4	4.0MPA及以上
电 极 材 料	M	M02Ti不锈钢*	操作温度	1	常温
	T	Ti钛		2	-30℃至+80℃*
	D	Ta钽		3	-50℃至+150℃
	H	哈氏合金		4	订制型
	P	Pt铂	本体材质	1	碳钢
	N	Ni镍		2	不锈钢304*
信号输出	1	脉冲输出		3	不锈钢316
	2	4－20mA*	法兰材质	1	碳钢*
衬里	X	橡胶*		2	不锈钢
	F	聚四氟乙烯*		3	订制
	P	聚乙烯	供电电源	1	220VAC*
	J	聚氨脂橡胶		2	24VDC
显示	0	无就地显示	防爆要求	B	订制（常规为本安CT4）*
	1	就地显示*	防护要求	H	订制（常规为IP65）*
	2	远传显示*	显示文字类别	1	中文*
通讯	0	无通讯		2	英文*
	1	RS-485*	备注	提供相应流量范围（量程）：m3/h    *号标识为常规参数
	2	RS-232*
	3	Modbus
	4	Hart*
