一体式双补偿涡街流量计
LUGB涡街流量计是经济型涡街流量计，技术成熟、加工精细、成本低廉、发货迅速、精度高、使用寿命长、无需维护、市场占有率达7成以上，为工业液体、气体、蒸汽计量做出了应有贡献。受到广大客户的长期一致信赖和拥护。
一体式双补偿涡街流量计分为：外供电双补偿涡街流量计、内电池供电补偿涡街流量计。
一体式双补偿涡街流量计是在现场显示（外供电、内电池供电）涡街流量计基础上增加温度传感器、压力传感器、线路板增加补偿换算功能而成。
一体式双补偿涡街流量计适合计量气体（压缩空气、天然气、沼气、煤气、氧气等气体）、过热蒸汽介质。
性能特点：
1、测量气体（压缩空气、天然气、沼气、煤气、氧气等气体）、过热蒸汽介质。
2、补偿型流量计可以时时根据介质温度、压力的变化补偿密度，保证计量准确。测量蒸汽时补偿密度可以直接读取质量流量（T/H）
3、常规仪表测量中高流速的过热蒸汽，中低流速的过热蒸汽可以通过仪表内缩径（喷嘴式）或管道缩径来实现计量。
4、几十年的生产经验让此仪表技术最成熟、成本最低廉、市场覆盖率最大、维修费用最低。
5、一体式双补偿分为外供电和电池供电两种。
6、一体式补偿型涡街流量计结构紧凑、设计合理、加工精细、出厂前都调试测试完毕比分体式让客户更方便、省心。
7、一体式双补偿涡街流量计具有一体式显示表头，可以现场直接显示读取数据。具有掉电保护功能十年数据不丢。
8、一体式双补偿涡街流量计显示表头有背光显示，方便客户随时观看数据。
9、内电池一体式补偿涡街流量计优化电路设计所有电子元件都为微功耗极少的耗电量，是节能减排的理想产品
10、3.6V锂电池可以连续使用3年以上
11、此款流量计口径齐全（15-12000MM），耐温高（-40℃---＋400℃），耐压强（-40MPA---＋40MPA）
12、仪表材质多种多样：普通不锈钢（成本低廉），优质不锈钢（耐腐蚀），聚四氟乙烯（耐酸碱）
13、仪表配套齐全：配对法兰、螺栓垫片等都为标配。
14、此款流量计出厂前就把补偿传感器加到流量计本体上，减少客户用分体补偿流量计时安装工序、接线工序及现象其他工作。
1.技术参数
（1）规格（口径）：15、 20、 25、40、50、65、80、100、125、150、200、250、300 、350 、400
（2）测量介质：液体、气体、蒸汽（饱和蒸汽、过热蒸汽）、特殊型的可以测量耐腐蚀性介质。
（3）精度（准确度、精确度）：1.5级
（4）重复性：±0.3％以内。
（5）最高使用压力：因法兰规格不同而异，一般情况下为1.6MPa。特殊情况下2.5MPa-4.0MPa可根据测量介质的条件进行定制。
（6）使用温度范围：-10 ℃～+350 ℃。（-10℃～+ 150℃低温、 -1O℃ ～+250℃中温、+250℃ ～+350℃ 高温）
（7）供电电源：外供24VDC，3.6V锂电池内供电。
（8）输出信号：4-20MA（电池供电无）
（9）环境条件：温度-30℃ ～+60℃ 、湿度5％～90％。
（10）流量范围：在保证涡街流量计测量精度的前提下，其测量的流速范围为：液体0.3m/s~7m/s 、气体3m/s~55m/s。蒸汽：5m/s~70m/s
（11） 通讯接口：RE485
（12） 防爆型号： EXiaⅡBT4或EXiaⅡBT5 防护等级：IP65
（13） 传输距离：4-20MA型500米以内。通讯型2000米以内（电池供电无）

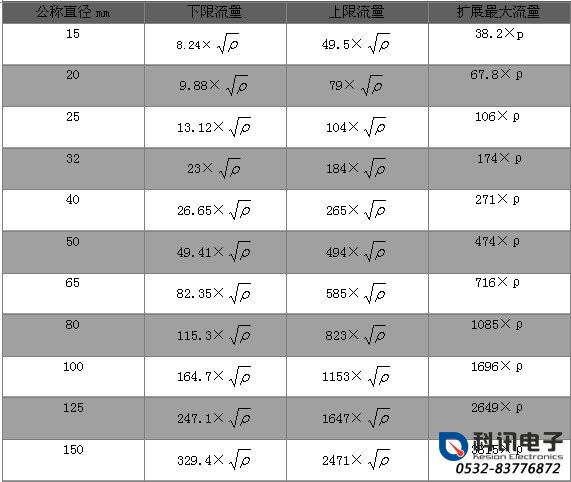

过热蒸汽质量流量范围速算表
注意事项：
1、选型之前，应先确定被测介质的类型和流量值（可以是估算值），再按表中涡街流量计在测量不同介质时所对应的流量范围，选定涡街流量计的规格。
2、管道内的被测介质流量必须在流量计的流量范围之内，否则不能使用，最佳是处于流量计流量范围的1/2～2/3处。
3、如果实际管道口径大于或小于选定的流量计口径，则应采用收缩管或扩张管变径，以保证流量计的正确使用。
4、依据涡街流量计的用途选取涡街信号输出方式：
（1）当被测介质为可压缩性流体， 且现场介质温度、压力变化较大时， 建议采用带脉冲信号远传的涡街传感器并配带温压补偿的流量积算仪。压力变送器、温度变送器或Pt100，需要用户另购。
（2）流量计安装在环境较好的室内又无需信号远传 ，只需在现场读取流量值，且流量计安装位置便于操作及数据的读取，建议用户选用电池供电的现场直读式涡街流量计。但流量计若安装在室外且暴露在大气中时，一般不选择电池供电的现场直读式涡街流量计。
（3）当流量计的安装环境较差或安装位置不便于现场读取流量值或集中管理的情况下，建议采用输出脉冲信号的传感器并配流量积算仪，或带4~20mA标准电流输出的涡街变送器。
（4）当需现场观测流量同时又要远传信号的情况下，建议选用现场直读同时带4~20mA输出的涡街变送器。
（5）当无需现场读取，只远传输出标准信号的情况下，建议选用带4~20mA标准电流输出的涡街变送器。
5、依据被测介质的温度，选用高温或低温的涡街流量计。250℃—350℃的高温型一般情况下配带散热器。
6、防爆场所选用防爆型涡街流量计。

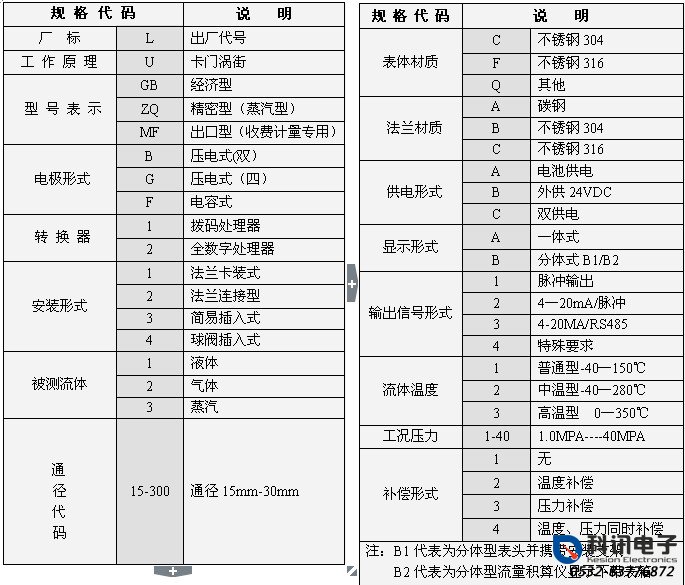

选型表：
