产品:TUD210超声波探伤仪

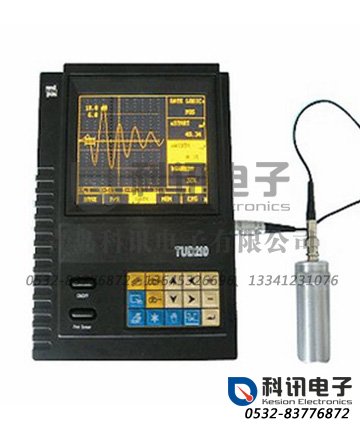

TUD210超声波探伤仪

品牌:国产

型号:TUD210

电话:

0532-83776872、13645326696、13341231076

传真:

0532-83776882

地址:

青岛市四方区鞍山一路88号黄金岁月1824室

备注:

更详细产品请致电或点击<在线咨询>交流

产品详情
TUD210超声波探伤仪

一、产品概述

  TUD210超声波探伤仪是一种便携式工业无损探伤仪器,它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、疏松、气孔、夹杂等)的检测、定位、评估和诊断。既可以用于实验室,也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。

二、功能特点

  · 超高采样速率,射频波形细节尽现,最小显示范围2.5mm。

  · 同时具备USB和RS232串行通讯口。

  · 按键菜单式操作

  · 整机全部软件可以通过通讯口在线升级。用户可以在时代网站下载本机嵌入式软件,自行升级,方便快捷。

  · 拥有电子时钟日历。

  · 大容量存储器可存储高达400幅A扫图形及参数和40000个厚度值。

  · 使用大容量锂离子电池,无记忆性,连续工作时间约6小时。

  · 具有三条可调偏置的DAC曲线,可以适应不同行业中DAC曲线的绘制标准。

  · EL高亮度图形点阵显示屏,无视角限制、不受温度、阳光影响。

  · 具有双闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度,有进波、 失波和自动三种报警方式。

  · 可以在单探头和双探头两种探伤工作方式之间任意切换。

  · 波形显示: 正半波、负半波、全波和射频

  · 探头阻尼通过菜单选择在50、150、400之间切换。

  · 可以利用标准试块自动生成DAC曲线。

  · 具有线性抑制功能,屏高的0~80%,步距:1%。

  · 具有打印功能,通过串行打印机打印厚度报告与波幅曲线。

  · 可以进行屏幕硬拷贝,将当前屏幕上的图形和菜单拷贝并打印。

  · 能够跟PC机通讯,拥有功能强大的windows数据处理软件。

三、技术参数

名称 技术数据
扫描范围(mm) 扫描范围(mm):2.5~5000(钢纵波)
脉冲移位(ms) 脉冲移位(ms):-20~+3400 us
探头零点(ms) 探头零点:0us~99.99us,分辨率0.01
材料声速(m/s) 材料声速:1000m/s~9999m/s
输出阻尼(W) 50,150,400
频率范围(MHz) 0.2~10
增益调节(dB) 0~110dB
垂直线性误差 ≤3%
水平线性误差 ≤0.2%
探伤灵敏度余量 ≥50dB
动态范围 ≥32dB
外型尺寸(mm) 230×184×53
重量(kg) 1.2Kg


四、基本配置

  1.主机

  2. 3A/9V电源适配器

  3.探头连接电缆

  4.直探头2.5MHz20

  5.斜探头5MHz8×9K2

  6.耦合剂

  7.背带

  8.电池

五、可选附件

  1.串行通讯电缆(9针)

  2.PC端通讯软件

  3.串行打印机TPUP-NH

  4.探头、试块
