TUD300超声波探伤仪

TUD300超声波探伤仪

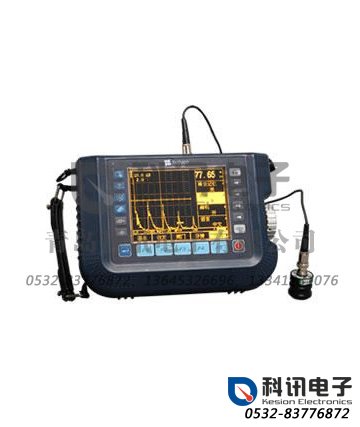

一、TUD300超声波探伤仪产品概述



　　TUD300数字式超声波探伤仪是一种便携式工业无损探伤仪器。它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、疏松、气孔等）的检测。可靠性高，稳定性好，可全面、客观地采集和存储数据，并对采集到的数据进行实时处理或后处理，对信号进行时域、频域或图像分析，减少了人为因素的影响，提高了检索的可靠性和稳定性，真正实现铸件、锻件、板材、焊缝检测全无忧！ 广泛应用在航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域！



二、功能特点



　　峰值记忆功能



　　· 自动增益调节



　　· 快速旋钮调节，操作便捷



　　· 重复发射率高达1KHZ



　　· 有B扫描功能



　　· 10个独立探伤通道



　　· 超高采样速率，射频波形细节尽现



　　· 屏幕刷新频率高达60Hz,无延迟、无拖影，快速捕捉伤波



　　· 整机全部软件可以通过通讯口在线升级



　　· 存储300幅A扫描图形及参数和30,000个厚度值



　　· 可以利用标准试块自动生成DAC曲线



　　· 具有独立的双闸门设置和报警功能



　　· 可以在单探头、双探头和透射三种探伤工作方式之间任意切换



　　· 探头阻尼通过菜单选择在50，150，400之间切换



　　· 具有线性抑制功能，可抑制屏高的0%～80%，步距：1%



　　· 具有屏幕的冻结和解冻功能



　　· 具有系统参数的加锁和解锁功能



　　· 具有存储图形的回放功能



　　· 具有打印功能，通过串行打印机打印厚度报告与波形曲线



　　· 能够跟PC机通讯，有功能强大的Windows数据处理软件



　　· EL高亮度图形点阵显示屏，无视角限制，不受温度阳光影响



　　· 大容量锂离子电池，无记忆性，连续工作时间可达8小时



　　· 探头自动校准功能



　　· 探头角度和Ｋ值两种输入方式



　　· 缺陷当量计算



　　· 具有防水功能



三、技术参数

名称	技术数据
扫描范围（mm）	扫描范围（mm）：2.5mm～5000mm（钢纵波）
脉冲移位（ms）	脉冲移位（ms）：－20μs～＋3400μs
探头零点（ms）	探头零点：0.0μs～99.99μs，分辨率0.01μs
材料声速（m/s）	材料声速：1000m/s～9999m/s
输出阻尼（W）	50，150，400
频率范围（MHz）	0.2MHz～15MHz（低频0.2～1，中频0.5～4，高频3～15 三档可选）
增益调节（dB）	110dB（0.2、0.5、1、2、6、12步距调节，0.0时锁定）
垂直线性误差	≤3%
水平线性误差	≤0.2%
探伤灵敏度余量	≥60dB(2.5MHz 20/Z20-2)
动态范围	≥34dB
外型尺寸(mm)	240 ×170×70（mm）
重量（kg）	1.47Kg



四、基本配置



　　1.主机



　　2.3A/9V电源适配器



　　3.探头连接电缆



　　4.直探头2.5MHz20



　　5.斜探头5MHz8×9K2



　　6.耦合剂



　　7.背带



五、可选附件



　　1.串行通讯电缆（9针）



　　2.PC端通讯软件



　　3.串行打印机TPUP-NH



　　4.探头、试块
