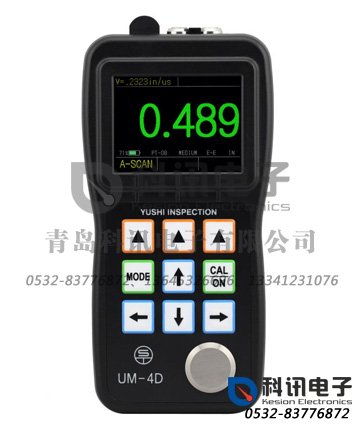

穿透涂层超声波测厚仪UM-4D

UM-4D穿透涂层超声波测厚仪



　　包含UM-4的所有特性，增加回波-回波测量模式，用于穿透涂层测量基材厚度，标配TC510穿透涂层专用探头。



UM-4D的主要功能



　　同档产品中唯一采用清晰亮丽的OLED真彩屏



　　对比度10000：1，是TFT彩色液晶屏的40倍；



　　分辨率320×240，是同档产品的9倍以上。



更快的测量更新率



　　更新率4Hz、8Hz、16Hz可调；



　　普通的应用可选择4Hz，当需要快速扫查时可选更高的更新率。



创新的A扫描快照功能，标志着经济型测厚仪进入全数字时代



　　UM-4D在同档产品中首款提供A扫描快照波形显示功能。超声波不再是看不见摸不着的抽象概念，用户在屏幕上可直接看到超声信号波形，用于验证厚度读数是否正确、分析出现问题的原因、帮助用户找到解决问题的办法。



具有穿透涂层功能，不再需要费时费力的去除涂层工作了



　　我们之前在国内首家推出了具有穿透涂层技术的UM-1D测厚仪，现在UM-4D同样具备了这一广受好评的功能。该功能是通过测量基材的两个连续底面回波实现的。



　　该模式下还具有更多的优势：



　　1、免零点校准；



　　2、高稳定性，测量值不受探头压力、耦合层厚度和工件表面灰尘污渍的影响；



　　3、零漂移。



业界首款经济型全数字测厚仪



　　全数字测厚仪需要把模拟的超声波信号转换成数字信号，然后对数字信号进行运算处理，最终获得 高性能的厚度测量能力。UM-4D的过零测量技术、高分辨力、A扫描快照功能都是以全数字技术为基础的。



同档产品中唯一真正达到0.01mm分辨能力的超声波测厚仪



　　一般超声波测厚仪的显示分辨率通常是0.01mm，但真实的分辨能力很难达到0.01mm。普通测厚仪电路内的定时计数器一般在30MHz以下，真正的硬件分辨力勉强只能到0.1mm，通过把多次测量结果取平均值的方法，模拟0.01mm变化的显示效果，其实这样并不能有效提高真实的分辨力，反而造成示值不稳定的现象。UM-4D超声波测厚仪采用突破性的全数字技术及特殊的算法，其真实分辨力可达到0.01mm，实验证明可轻松分辨出厚度只相差0.01mm的两个试块。



采用突破性的过零测量技术



　　以全数字技术为基础，采用过零测量技术，厚度测量值不受回波强度、材料衰减系数、增益和闸门高度的影响，具有高测量稳定性和可靠性。



更多实用的功能



　　报警、差值/缩减率、最大/最小值



UM-4D技术参数

显示屏	2.4QVGA(320×240)彩色OLED屏，对比度10000：1
工作原理	使用双晶探头的超声波脉冲/回波和回波/回波法
测量范围	0.6至508毫米(0.025至20.00英寸）
测量分辨率	0.01或0.1mm(0.001或0.01in)
单位	毫米或英寸
显示模式	厚度值模式，最小/最大值捕获模式，差值/缩减率模式
A路径修正	自动A声程修正，补偿双晶探头的非线性度
测量更新率	每秒4HZ、8HZ、16HZ可选
材料声速范围	500-9999m/s，0.0179-0.3937in/us
工作语言	可选择中文、英文、日文（提前与本厂联系选定）
报警设置	最大/最小值报警，报警时动态改变厚度读数颜色
电源	两节1.5V  AA电池
操作时间	两节AA电池，使用时间大于35小时
仪器关机	可选5、10、20分钟无操作后自动关机，或只能手动关机
工作温度	-10至+50℃，有特殊要求可达-20℃
尺寸	153mm×76mm×37mm（H×W×D)
重量	含电池280g
保质期	1年

UM-4D标准配置

主机	1台	标准探头	1个
仪器箱	1个	耦合剂	1瓶
操作手册	1本	1.5AA碱性电池	2节

UM-4D多种探头可选

型号	PT08	TC510	PT12	PT06	PT04	ZT12	GT12
类型	UM-4标准	UM-4D/4DL标配	标配	小径管	指尖	粗晶（铸铁）	高温
频率	5MHz	5MHz	5MHz	7.5MHz	10MHz	2MHz	5MHz
接触直径	11mm	13.5mm	13.5mm	8mm	6mm	17mm	15mm
测量范围	0.8～100.0mm	1.2～200.0mm	1.0～200.0mm	0.8～30.0mm	0.7～12.0mm	4.0～508.0mm	4.0～80.0mm
允许温度	-10～70℃	-10～70℃	-10～70℃	-10～70℃	-10～70℃	-10～70℃	-20～300℃
