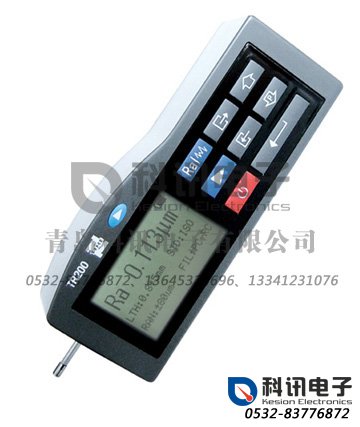

TR200粗糙度仪

TR200粗糙度仪



产品简介：



　　R200粗糙度仪，可测量多种机加工零件的表面粗糙度：平面、曲面、小孔、沟槽等不规则表面。测量参数：Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp；　　测量范围：Ra：0.025μm～12.5μm；　　范围：Rz、 R3z、 Ry、Rt、Rp、Rmax、：0.02μm～160μm； Sm、S：1mm；　　 tp：1～100%（%Ry）；本仪器给出的参数符合GB/T 3505-2000《产品几何技术规范 表面结构 轮廓法 表面结构的述语、定义及参数》、符合GB/T 6062-2002《产品几何量技术规范 （GPS）表面结构 轮廓法 接触（触针）式仪器的标称特性》。



TR200 便携式粗糙度仪的详细介绍



　　TR200手持式粗糙度仪是时代集团公司开发的又一个新品，该仪器适用于生产现场，可测量多种机加工零件的表面粗糙度：平面、曲面、小孔、沟槽等不规则表面。根据选定的测量条件计算机相应的参数，在液晶显示器上清晰地显示全部测量结果及图形，并可在打印机上输出，亦可与PC机进行通讯。



测量原理：


　　当测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例　模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶屏上显示，并可在打印机上输出，亦可与PC机进行通讯。



仪器特点：



　　高精度电感传感器；符合ISO（国际），DIN（德国），ANSI（美国），JIS（日本）标准



　　可测量显示13个粗糙度参数；



　　采用DSP（数字信号处理器）进行数据处理和控制，速度快，功耗低；



　　机电一体化设计，体积小，重量轻，使用方便；



　　高品质锂离子充电电池，容量高，无记忆效应，连续工作大于20小时；



　　连接时代TA系列打印机，可以打印测量参数及轮廓；



　　标准RS232接口，可与PC机通讯；



　　可选配曲面传感器测量凹凸面，小孔传感器测量内孔粗糙度；



　　流行的菜单操作方式；



　　具有图形显示功能；



　　传感器触针位置指示；



　　带存储功能的自动关机；



　　多语言工作方式选择；



　　测量参数：Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp；



　　测量范围：Ra：0.025μm～12.5μm；



　　显示范围：Rz、 R3z、 Ry、Rt、Rp、Rmax、：0.02μm～160μm；



　　Sm、S：1mm；



　　tp：1～100%（%Ry）；



　　取样长度L：0.25mm, 0.8mm, 2.5mm；



　　评定长度Ln：1L～5L（可选）；



　　测量行程长度：3L～7L（可选）；



　　示值误差：≤±10%；



　　示值变动性：< 6%；



　　传感器类型：电感传感器；



　　针尖角度：90°；



　　针尖半径：5μm；



　　针尖材料：金刚石；



　　最高分辨力：0.001μm；



　　可测量最小孔径：2mm；



　　可测量曲面最小曲率半径：3mm；



　　滤波器：RC、PC-RC、GAUSS、D-P；



　　标准：符合ISO/DIN/JIS/ANSI；



　　轮廓曲线：滤波轮廓、不滤波轮廓和tp曲线；



　　显示：128×64点阵液晶（带背光），可显示全部参数及图形；



　　数据输出：标准RS232接口，可连接PC机和打印机；



　　打印轮廓放大比：Vv：200x～20000x Vh：20x、50x、200x；



　　电池容量：10000mAh（大于3000次测量）；



　　充电电压：220V，50Hz；



　　工作温度：5～40℃；



　　主机外形尺寸：141mm×56mm×48mm；



　　主机重量：440克。



标准配置：（常用配置）



　　TR200主机，TS100标准传感器，多刻线标准样板，电源适配（220V，50Hz），护套，支架，改锥，使用说明书，合格证书，保修卡，手提密码箱



其它可选附件：



传感器主要技术参数



　　TS100标准传感器；（可测量平面、圆轴；测量孔内表面时，孔直径大于5mm，最深22mm，直径大于10mm时，最深66mm）  ；



　　TS110曲面传感器；（可测量曲率半径大于3mm的凸凹面工件的表面，配合TA620平台使用） ；



　　TS120小孔传感器；（可测量平面、圆轴；测量孔内表面时，孔直径大于2mm，最深9mm,直径大于10mm时，最深66mm）  ；



　　TS131深槽传感器 ;（可测量平面、圆轴；可测量槽宽大于3mm，槽深小于10mm，或高度小于10mm的台阶的表面粗糙度）  ；



　　TS130沟槽传感器；（可测量平面、圆轴；可测量槽宽大于2mm，槽深小于3mm，或高度小于3mm的台阶的表面粗糙度） ；



　　TA620测量平台 TA610测量平台  TA630微调平台     TA631微调平台



　　TA220s打印机　TA210打印机     磁性表座连接轴 PC软件（DataViewforTR200）  延长杆     侧向转接杆   连接体部件
