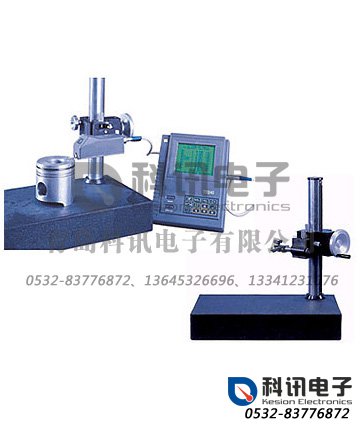

TR240便携式粗糙度仪

TR240便携式粗糙度仪



1. TR240便携式粗糙度仪产品概述



　　TR240便携式粗糙度仪适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算机相应的参数，在液晶显示器上清晰地显示全部测量结果及图形，并可在打印机上输出，亦可与PC机进行通讯。本产品在遵守传统RC滤波器标准（GB6062）的基础上，增加了M1（DIN4777），M2（DIN4776）滤波器，可由用户根据需要选择。



2. TR240功能特点



　　◇ 多参数测量



　　◇ 高精度电感传感器



　　◇ 可选择三种滤波器：RC滤波器（GB6062）、M1（DIN4777）、M2（DIN4776）



　　◇ 大屏幕液晶，快速显示表面粗糙度参数及各种曲线，提供友好、清晰的操作界面



　　◇ 传感器触针位置指示



　　◇ 设有电池、电压监测功能



　　◇ 可选配曲面传感器测量曲面，小孔传感器测量内孔孔壁，沟槽/深槽传感器测量沟槽底部或台阶的粗糙度



　　◇ 带有测值存储及存储数据查询功能



　　◇ 可配打印机也可与PC机通讯



　　◇ 自动关机、计时功能



　　◇ 软件校准功能



3. TR240技术参数

测量参数	Ra、Rz、Ry（ISO）、Ry（DIN）、Rq、Rt、Rp、RSk、RS、RSm、Tp等
测量范围	Ra:0.025-12.5μm
显示范围	Ra、Rq：0.005-16μm，Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μm RS、RSm：1mm，Rmr：0-100%（%Rt），Rsk：0-100%
量程范围	±20μm、±40μm、±80μm
最高显示分辨率	0.001μm
滤波方式	RC、PC-RC、GAUSS、D-P
取样长度	0.25mm、0.8mm、2.5mm、自动
评定长度	1L-5L（可选），L为取样长度
测量行程长度	3L-7L（可选）
最大驱动行程长度	17.5mm/0.71inch
最小驱动行程长度	1.3mm/0.052inch
示值误差	≤±10％
示值变动性	≤6％
针尖角度	90°
显示方式	160×128点阵液晶（带背光）
工作环境	温度：0ºC- 40ºC，相对湿度：＜90%
重量	1700g
外型尺寸	230×180×50mm



4. TR240基本配置



　　主机、驱动器、驱动器连接线、TS100标准传感器、电源适配器、多刻线样板、传感器护套、支架



5. TR240可选附件



　　TS110曲面传感器  、TS120小孔传感器、TS130沟槽传感器、TS131深槽传感器、TA610测量平台、TA620测量平台、TA630微调平台、TA631微调平台、TA230微型打印机、侧向转接杆、接长杆、V型块、连接体部件、驱动器连接轴、PC软件
