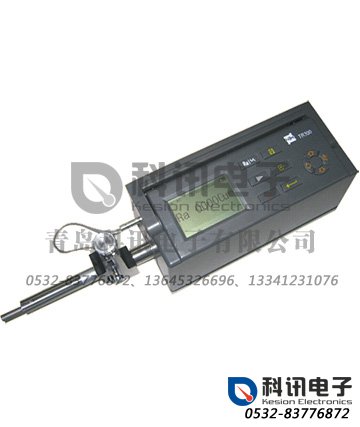

TR300粗糙度形状测量仪

TR300粗糙度形状测量仪



1. TR300粗糙度形状测量仪产品概述



　　TR300粗糙度形状测量仪是一款完全符合最新ISO国际标准的产品，是评定零件表面质量的多用途便携式仪器，具有符合多个国家标准和国际标准的多个参数，可对多种零件表面的粗糙度、波纹度和原始轮廓进行多参数评定，可测量平面、外圆柱面、内孔表面及轴承滚到等。该仪器具有测量范围大、性能稳定、精度高的特点，适用于生产现场、科研实验室和企业计量室。根据选定的测量条件计算相应的参数，测量结果可以数字和图形方式显示在液晶显示器上，也可以输出到打印机上。还可以连接电脑，电脑专用分析软件可直接控制测量操作并提供强大的高级分析功能。



2. TR300功能特点



　　·便携式机电一体化设计



　　·800μm超大量程电感传感器



　　·可测量粗糙度、波纹度和原始轮廓参数并显示图形



　　·兼容多个国家标准



　　·具有带导头、无导头两种测量方式



　　·可配置Windows平台高级分析软件



　　·中/英文语言选择



　　·可连接电脑或专用打印机



3. TR300技术参数

测量轮廓	粗糙度、波纹度、原始轮廓
测量参数	R参数：Ra、Rz（ISO）、Rz（JIS）、Rc、Rq、Rt、Rp、Rv、 Rmax、R3z、R3y 、RSk、RS、RSm、 Rmr、Rlo、RHSC、Rpc
	W参数：Wa、Wp、Wv、Wt、Wz（ISO）、Wq、Wsk、Wc、WS、 WSm、Wlo、WHSC、Wpc、Wmr(c)、Wz(JIS)
	P参数：Pa、Pp、Pv、Pt、Pz（ISO）、Pq、Psk、Pc、PS、 PSm、Plo、PHSC、Ppc、Pmr(c)、Pz(JIS)
	Rk参数：Rk、Rvk、Rpk、Mr1、Mr2
最大测量范围	800μm
最高显示分辨率	0.000125μm/8μm
滤波方式	RC、PC-RC、GAUSS、ISO13565（Rk专用）
取样长度	0.008mm、0.25mm、0.8mm、2.5mm、8mm
评定长度	1L-5L（可选），L为取样长度
最大驱动行程长度	40mm
示值误差	≤±5％
示值变动性	≤3％
传感器针尖材料	天然金刚石
传感器针尖半径	2μm
传感器针尖角度	90°
传感器测量速度	0.15mm/s、0.5mm/s、1mm/s
传感器返回速度	2mm/s
内部存储能力	10组原始数据
外部输入/输出接口	RS232、USB
电源	内置锂离子充电电池/外接电源适配器
显示方式	320×240点阵液晶（带背光）
工作环境	温度：0ºC- 40ºC，相对湿度：＜90%
重量	2300g
外型尺寸	409×96×98mm

4. TR300基本配置



　　主机、TS100标准传感器、电源适配器、Ra值标准样板、可调支架



5. TR300可选附件



　　PC软件、专用打印机
