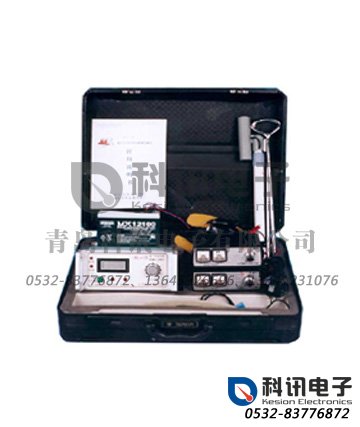

地下管道防腐层探测检漏仪SL-5
品牌：国产
型号：SL-5
电话：
0532-83776872、13645326696、13341231076
传真：
0532-83776882
地址：
青岛市四方区鞍山一路88号黄金岁月1824室
备注：
更详细产品请致电或点击<在线咨询>交流
相关产品
扫描左侧二维码，即可在移动端访问该页面!
产品详情
SL-5型地下管道防腐层探测检漏仪功能及用途
地下管道防腐层探测检漏仪能在不挖开复土的情况下，方便而准确地查出地下管道的走向、深度和绝缘防腐层的漏蚀点的精确位置，使整个管道地表面不再屡遭到处开搪破土之苦，是油田、化工、输油、输气、水电等部门为保证地下管道防腐层的施工质量检查和维修检查的一种便捷、高效率的检测仪器。
SL-5型地下管道防腐层探测检漏仪特点
1.体积小、重量轻、携带方便；
2.检测方法简单，维护简便，具有自动保护功能；
3.电源电压低，交直两用，适用性强；
4.发射机功率大、效率高；
5.检测误差小、抗干扰能力强；
6.性能稳定可靠，对环境适应能力强。
SL-5型地下管道防腐层探测检漏仪主要技术指标
1.检漏精度：≥0.35mm2
2.位置偏差：＜30cm
3.准确率：＞90%
4适用范围：各种直径的油、气、水等地下防腐金属管道。
（一）SL-5型地下管道防腐层探测检漏仪发射机技术指标：
1.发射功率：≥25W，可调；
2.发射频率：1K±0.1Hz，节拍频率1-2Hz；
3.输出阻抗匹配：0-100Ω；
4.发射距离：≤5Km（5公里以外可逐级移动）；
5.工作电流：≤3A，1-3A可调；
6.工作电源：12V（蓄电池组或汽车电源）；
7.重 量：2.8Kg（不计电池重量）；
8.外形尺寸：99×220×220
（二）SL-5型地下管道防腐层探测检漏仪探测仪技术指标：
1、灵敏度：0.1mV；
2、走向位置偏差：＜20cm；
3、探测深度：≤5m；
4、工作电源：6V镉镍蓄电池组；
5、重量：0.9Kg；
6、外形尺寸：60×160×120。
（三）SL-5型地下管道防腐层探测检漏仪检漏仪技术指标：
1、检漏精度：≥0.35mm2；
2、检漏深度：≤5m；
3、位置偏差：＜30cm；
4、工作电源：6V镉镍蓄电池组；
5、重量：0.9Kg；
6、外形尺寸：60×160×120
SL-5型地下管道防腐层探测检漏仪检测原理及方法
通过向地下管道发送出1KHz的电磁波信号，探测仪利用探头与磁力线地平面垂直相切时，收到的信号最小（几乎为零）的原理来测定管道的走向和深度。
通过向地下管道发送一个交流信号源，当地下管道防腐层被腐蚀后，该处金属部分与大地相短路，在漏点处形成电流回路，将产生的漏点信号向地面辐射，并在漏点正上方辐射信号最大，根据这一原理就可准确地找到漏蚀点。
检漏方法，我们采用的是“人体电容法”，就是用人体做检漏仪的感应元件，当检漏员走到漏点附近时，检漏仪开始有反应，当走到漏点正上方时，喇叭中的声音最响，表头指示最大，从而准确找到漏蚀点。
