涂层测厚仪可选附件-探头
品牌：国产
型号：F1/90/N1/F400/CN02
电话：
0532-83776872、13645326696、13341231076
传真：
0532-83776882
地址：
青岛市四方区鞍山一路88号黄金岁月1824室
备注：
更详细产品请致电或点击<在线咨询>交流
相关产品
扫描左侧二维码，即可在移动端访问该页面!
产品详情

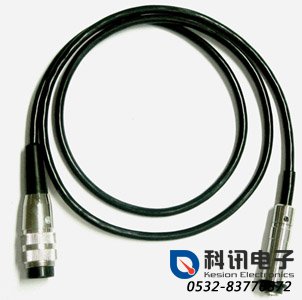

F1探头
F1探头是涂层测厚仪磁性法测量的通用标准探头，测量范围0-1250um，基本覆盖大部分涂层厚度范围，也是TT260涂层测厚仪的标配探头。
| 测头型号 | F1 | |
| 工作原理 | 磁感应 | |
| 测量范围（um） | 0-1250 | |
| 低限分辨力(um) | 0.1 | |
| 示值误差 | 一点校准(um) | ±[3%H+1] |
| 两点校准(um) | ±[(1～3)%H+1] | |
| 测量条件 | 最小曲率半径(mm) | 凸1.5 |
| 基体最小面积的直径(mm) | ф7 | |
| 最小临界厚度(mm) | 0.5 | |
| 探头尺寸（mm) | ф12X47 | |
N1探头
N1探头是涡流法涂层测厚仪测量的通用标准探头，测量范围0-1250um，基本覆盖大部分涂层厚度范围，也是TT260覆层测厚仪的标配探头。
| 测头型号 | N1 | |
| 工作原理 | 电涡流 | |
| 测量范围（um） | 0-1250(铜上镀铬0-40um) | |
| 低限分辨力(um) | 0.1 | |
| 示值误差 | 一点校准(um) | ±[3%H+1.5] |
| 两点校准(um) | ±[(1～3)%H+1.5] | |
| 测量条件 | 最小曲率半径(mm) | 3 |
| 基体最小面积的直径(mm) | ф5 | |
| 最小临界厚度(mm) | 0.3 | |
| 探头尺寸（mm) | ф15X73 | |

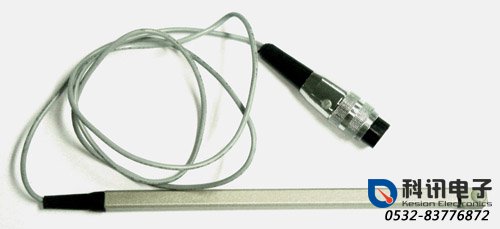

F1/90探头
TT260覆层测厚仪选配F1/90探头，主要用于管材内壁的涂层厚度测量。它细长的身形可以轻松的深入其它探头无法到达的细管中。夹层和细缝中的涂层厚度测量也是它的拿手好戏。
| 测头型号 | F1/90 | |
| 工作原理 | 磁感应 | |
| 测量范围（um） | 0-1250 | |
| 低限分辨力(um) | 0.1 | |
| 示值误差 | 一点校准(um) | ±[3%H+1] |
| 两点校准(um) | ±[(1～3)%H+1] | |
| 测量条件 | 最小曲率半径(mm) | 平直 |
| 基体最小面积的直径(mm) | ф7 | |
| 最小临界厚度(mm) | 0.5 | |
| 探头尺寸（mm) | 7.5X11X200 | |
F10探头
TT260涂镀层测厚仪选配F10探头，测量范围由标配的0-1250um扩展至0-10000um，主要用于大厚度的涂层测量。选配F10探头还应增配2000um、4000um、8000um的标准校准片，用于校准仪器。
| 测头型号 | F10 | |
| 工作原理 | 磁感应 | |
| 测量范围（um） | 0-10000 | |
| 低限分辨力(um) | 10 | |
| 示值误差 | 一点校准(um) | ±[3%H+10] |
| 两点校准(um) | ±[(1～3)%H+10] | |
| 测量条件 | 最小曲率半径(mm) | 10 |
| 基体最小面积的直径(mm) | ф40 | |
| 最小临界厚度(mm) | 2 | |
| 探头尺寸（mm) | ф27X47 | |
F400探头
TT260涂镀层测厚仪选配F400探头，主要用于较薄厚度的涂层测量，可获得更精确的测量结果和更高的重复性，另外在管材基体直径较小或者被测区域接触面积较小时，F400探头也是最佳的选择。
| 测头型号 | F400 | |
| 工作原理 | 磁感应 | |
| 测量范围（um） | 0-400 | |
| 低限分辨力(um) | 0.1 | |
| 示值误差 | 一点校准(um) | ±[3%H+1] |
| 两点校准(um) | ±[(1～3)%H+0.7] | |
| 测量条件 | 最小曲率半径(mm) | 凸 1 |
| 基体最小面积的直径(mm) | ф3 | |
| 最小临界厚度(mm) | 0.2 | |
| 探头尺寸（mm) | ф12X55 | |
CN02探头
TT260漆膜测厚仪选配CN02探头，主要用于测量线路板上的铜箔厚度，检测范围在10-200um之间。
| 测头型号 | CN02 | |
| 工作原理 | 电涡流 | |
| 测量范围（um） | 10-200 | |
| 低限分辨力(um) | 1 | |
| 示值误差 | 一点校准(um) | ±[3%H+1] |
| 两点校准(um) | - | |
| 测量条件 | 最小曲率半径(mm) | 平直 |
| 基体最小面积的直径(mm) | ф7 | |
| 最小临界厚度(mm) | 无限制 | |
| 探头尺寸（mm) | ф16X67 | |
