德国ERICHSEN 漆膜检测仪PIG455

　　目的和应用PIG 455为一漆膜检测仪器，适用于常规的电磁测量技术不能工作的情况。主要测量木头、混凝土、塑料和其它非金属基材上的涂层。



　　测试原理455测量基于标准楔形切割程序：涂层以一个定义的角度被划破到基材，涂层的厚度（s）根据切割面的三角形投影（b）计算出来，这由一个显微镜和切割角（а）决定。依据相同的原理，多层涂层系统的每层涂层厚度也可计算出来，对于符合AS 1580 Meth 408.1标准的附着力测试，在切割操作中涂层卷起的区域宽度与投影b有关。

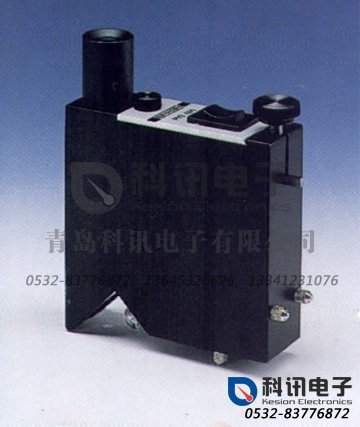

　　设计和功能 PIG 455由1个黑色的氧化铝部件构成，它包含以下功能元件：



　　—可更换的碳化物刀头，具有精确的角度切割刀。



　　—一个50倍的测量显微镜和一个刻度（2mm 分为100格），它也适用于检查任务。



　　—两对支脚用于支持测量显微镜和导向碳化物刀头。



　　—电池槽可9V 电池



　　—LED可更好的照明样品



　　—开关设置（点亮）



技术数据

测量范围	2 - 200 um(标准)
尺 寸	110 x 85 x 25 mm
净 重	0.4 kg
电 池	9V 电池 (6LF22/6LR61/PP3)
测量显微镜
放大倍数	50
刻 度	2 mm(1/100 格)
