重大危险源在线网络监控报警系统HL-6000型

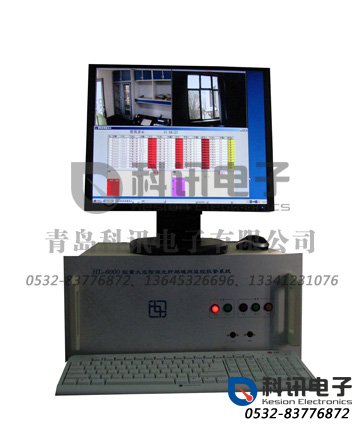

HL-6000型重大危险源在线网络监控报警系统



　　为了满足国家安全生产监督管理局关于开展重大危险源监督管理工作冰满足企业及各级安监部门建立安全生产预警机制的总体要求，我公司在多年专业生产安全检测报警仪器的基础上，研制开发了HL－6000型重大危险源网络监控报警系统。



　　1、 HL-6000型多功能信号处理单元是一个具有强大功能的信号输入/输出处理单元，由嵌入式计算机构成，其功能如下：



　　◆ 可直接输入4～20mA标准信号，4-8-16路（选装）此标准信号可以是本公司多种气体变送器输入也可以是其它物理量的信号如：温度、压力、液位……等参数；



　　◆ 开关量信号输入，（4-8-16路可选）可定义为报警、泄漏或其它物理量超标等；



　　◆ 可接受带485信号的本公司各型主机发来的多种信息，其主机量可达到4台（每台最多可带16或32路变送器）



　　◆ 如果企业内部已有局域网，该即可直接与企业局域网相接，通过局域网，厂内各级主管及总调度室可直接调看图像及数据信息，必要时也可以通过局域网转因特网由各级安监部门调看；



　　◆ 如果企业内部尚未建立局域网，建议利用本公司HL-6000的强大光纤局域网，光纤网具有高速度、高抗干扰等无可比拟的优势，其价格也接近电导线构成的网络。通过光纤构成的局域网可将图像及数据更快地传递到企业各地，尤其是大型企业占地面积巨大，各监测点分散，因此，光纤网更可发挥其抗干扰、速度快的优势。各级安监主管部门也可通过光纤网转因特网调看企业情况，甚至调看某一分厂或车间的情况；



　　◆ 当分厂或车间在发生报警情况时，可以自动启动本系统外接的控制继电器箱中的继电器，用来发出大功率报警信号或驱动大功率风机等设备以确保安全生产；



　　◆ 任一分厂或车间的HL-6000型重大危险源监控报警系统发出报警信号后，除在自身的监视器上弹出一个数据窗口，将现场模拟量和当前报警状态、地点、数值等显示在监视器中，同时发出优先传输信号立即向总调度室报告，如有必要（达到预先设定的报警级别）将立即接通因特网向上级安监部门报告；



　　◆ 针对中小企业检测内容单一、数据量小的特点，本公司特地开发一种更为简易廉价的报警仪主机，通过485口直接与硬盘录像机相连接，利用其ADSL口直接上网，并配本公司软件也可达到使用效果。



　　◆ 本公司针对HL-6000型重大危险源监控报警系统的特殊重要性特别开发出大容量专用UPS备用电源，以避免在突发事件发生时电源被切断，造成整个安全监视系统无法工作，失去对现场情况的实时观察与监测，致使决策失误造成更大的损失。



　　2、HL-6000型重大危险源网络监控报警系统，还包括了视频图像监控子系统，该系统由普通硬盘录像机完成，由于它本身带有录像及摄像头控制功能，本公司重点开发了上述主机即多功能信号处理单元，利用本公司独立开发的软硬件部分与硬盘录像机整合并充分发挥计算机的各种功能完成整个系统的集成，在实际应用中，如果用户已安装有带摄像监控功能的硬盘录像机，用户也以不再购买而只需增加一套本公司的多功能信号处理单元即可（其软件要做相应升级）；



二、上级主管部门应用系统简介：



　　◆ 各级安监部门只需一台计算机上网即可通过互联网随时调看各企业的情况，配用相应监测软件，监测现场图像及可燃气、毒气、温度、压力、流量、液位……等参数（在不泄密企业生产工艺技术机密情况下）。并可查阅历史监测图像及各历史模拟量参数及开关量参数。



　　◆ 在正常状态（无报警信号时）本系统每10秒刷新各路输入的模拟信息值、报警状态及开关量状态，其视频信号为连续画面；



　　◆ 在非正常状态（出现报警信号时），在监控画面上叠加各路模拟量值及报警状态，并可手工或自动延时消隐；



　　◆ 由于HL-6000型重大危险源监控报警系统各分机均有存贮动态图像及相关数据达十天之久的存贮功能，各级监管部门无需配备大容量硬盘存储器而只需将下级系统主机中所存的资料调出即可判断事故原因及发展，可大大节约成本；



　　◆ 由于各企业以设定自动向上级安监部门的报警设定情况域值，当超过域值时自动通过因特网（ADSL）向上级发出报警，同时转送图像及数据，因此，上级安监部门可以在第一时间迅速知道下级企业情况并采取相应措施；



　　◆ 各企业及企业内部各分站均有自己独立的密码，因此无需担心资料泄密；



　　◆ 本系统即将推出矿用防爆式机型
