LUGB经济型涡街流量计

经济型涡街流量计概述：



　　1、LUGB型系列涡街流量计是多元引进吸收美国技术，完全采用国产电子设备研发生产的一种经济型测量液体、气体和蒸汽的流量计。本公司LUGB型涡街流量计在产品研发设计上专业致力于中国工业液体、气体与蒸汽的测量。技术先进、性能稳定、精度高、漂移性小。



　　2、经济型涡街流量计是为了满足不同层次客户的需求研发的一款流量计。采用一般工艺和材质制造生产大大降低了产品市场价格，非常适合大批量采购的工程项目。技术运用的是美国先进技术，在保证价格低廉的同时又保证了仪表的使用寿命和质量。



产品介绍



　　传感器是根据卡门涡街原理研制成功的一种流体振动式仪表。当流体流过传感器壳体内垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡（参见下图），一侧旋涡分离的频率与流速成正比：



　　式中：f——旋涡分离频率；                          U



　　u——管理内流体平均流速；          f=                  ·Sr



　　d——旋涡发生体迎流宽度；               （1-1.25d/D）



　　D——传感器壳体内径；



　　Sr——斯特劳哈尔数，无量纲数。对于一定柱形的旋涡发生体，在一定流量范围内，是雷诺数的函数，在正常流量范围内可以认为是常数。



　　由上式可知，在旋涡发生体迎流宽度d和斯特劳哈尔数Sr为已知条件下，可以通过测量传感器的分离频率而确定管道内流体平均流速U和体积流量Qv



　　Qv=3600·Uπ（D/2）2



　　流体传感器是单位体积流量Qv产生的脉冲个数n称为传感器的仪表系数K：



　      　n

　　K=            （N/ m3 ）

        　Q



　　由旋涡产生的交变力作用在控头体上，使其内部埋设的压电元件产生电荷频率信号，经检测电器处理后，输出与体积流量成正比的脉冲信号，或者换成标准信号输出。配接流量显示仪及温度、压力传感器后，可进行各种参数的运算、显示和累计等。



性能特点



　　LUGB型系列涡街流量计是利用流体卡曼原理而研制成的新型流量计。该系列流量计具有结构简单，可靠性强，准确度高，重复性好，流量范围与温度范围大，压力损失小，抗振动，耐老化等特点。



　　该系列流量计在规定的雷诺数范围内不受流体温度、压力、粘度及组分的影响，压电原件是该流量计作为信号检测的关键部件，该元件的结构、形状、材料与物理性能对LUGB型流量计性能影响极大。采用引进德国原件组装成数百台流量计经用户使用证明：本流量计已达到德国同类产品的技术指标。本压电元件指标：压电数d≥53*10C/N，介电常数ε≈190，居里温度Tc≈380℃，平行度≤5μ。



　　LUGB涡街流量计大大提高了耐振性，实验证明其耐振性能超过1g。电容式另一个优点耐高温可达350℃。



　　LUGB型流量计可广泛应用于油田、石化、轻工、冶金、医药、造纸及城市供水、供热等行业。该系列流量计分一体化显示和远传显示、输出脉冲信号或模拟信号与LCD大屏幕智能显示仪表配套使用，实现温度、压力、流量同屏显示并带有继电显示、时间累积、历史数据查询等多种功能供用户选择。



　　1、输出与流体流速成正比的脉冲信号，不存在零漂问题



　　2、无可动部件，可靠性高



　　3、测量工作状态体积流量，对流体的物性变化不敏感



　　4、量程范围较宽



技术参数



　　测量介质：气体：空气、煤气、蒸汽、废气等气体



　　蒸汽：各种饱和蒸汽和过热蒸汽



　　液体：各种液体



　　介质粘度：小于10cp



　　介质温度：-50℃——+400℃



　　本体材料：1Cr18Ni9Ti（其他材料协议供货）



　　传感器密封：石墨垫片



　　环境温度：-30℃——+80℃（特殊根据要求）



　　公称直径：DN15——DN300



　　测量精度：  液体：测量值的±1%（普通），测量值的±0.5%（特 殊）



　　气体：测量值的±1%



　　量程比：20：1



　　压力等级：PN2.5，PN40（高压可特殊制造）



　　连接方式：夹持式： DN15--DN150



　　法兰式： DN15--DN300



　　流量范围：见说明书附表



　　防护等级：IP67



　　转换器壳体：压铸铝，上漆



　　供电电压：12——36VDC



　　输出信号：两线制4--20mA电流输出



　　可编程脉冲输出



　　传感器涡街频率输出



应用范围



　　广泛应用于石油、化工行业、机械、冶金、煤矿及汽车制造行业；医药、食品及烟洒制造行业；城市管线（网）燃气的计量、天然气、和工业燃气的计量、燃气调压站的计量、能源管理以及其它各种无腐蚀性气体的计量或流量控制等场合。



选型资料



　　LUGB经济型涡街流量计按性能和安装方式分为：



　　1、一体式涡街流量计（分电池供电和外供24VDC两种供电方式）



　　2、分体式涡街流量计（分电池供电和外供220VAC两种供电方式）



　具体分类如下：



　仪表主要分类：



　　无现场显示脉冲输/电流输出型：（适用与不需要现场读数，集成或远传到控制室工控机等设备上）




　　现场液晶显示瞬时累计流量、电池供电型（适用与需要现场显示，不需要远传、现场按装电源不方便的工况）电池可连续使用3年以上



　　现场液晶显示瞬时累计流量、外供24VDC电源、输出4-20MA型：




　　温度、压力补偿型涡街流量计（使用与对气体、蒸汽进行测量时，温度、压力不稳定的工况。或经常进行断流的工况）

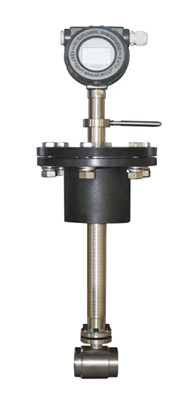

　　插入式涡街流量计：适合大口径管道内介质的计量，可以减少产品采购成本、方便运输和安装。
