产品:德国涂层测厚仪D3

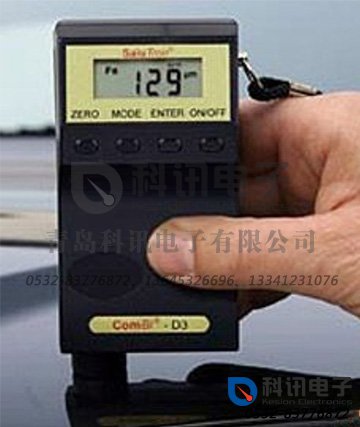

德国涂层测厚仪D3

品牌:德国思创

型号:D3

电话:

0532-83776872、13645326696、13341231076

传真:

0532-83776882

地址:

青岛市四方区鞍山一路88号黄金岁月1824室

备注:

更详细产品请致电或点击<在线咨询>交流

产品详情
德国D3涂层测厚仪

  D3便携式测厚仪操作简单,功能强大。(D3 plus可通过RS232接口与电脑传输数据)。D3测厚仪有两种测量功能:磁感应和涡流。

  磁感应可用来测量所有磁性基体(如钢、铁)上的非磁性涂镀层(如油漆、防腐层、镀锌层、镀铜层等)

  涡流可用来测量所有非磁性金属(如铜、铝、不锈钢)上面的非导电涂层(如油漆、防腐层、氧化膜)

技术参数

  基体 磁性、非磁性金属两用

  测量范围 0-3500?m或0-200mil

  显示精度 0.1?m

  测量精度 ±(1?m+2%)读数

  允许公差 ±1?m

  最小测量面积 10mm x 10mm

  最小曲率半径 凸半径5mm,凹半径30mm

  最薄基体厚度 Fe:0.2mm,nFE:0.05mm

  储藏温度范围 -10°C - +60°C

  操作温度范围 0°C - +60°C

  探头形式 一体

  电源 9V碱性电池

  尺寸 (LxBxH) 118x58x38 mm

  重量 150g含电池

主要特点

  该仪器可自动转换测量模式:磁感应或涡流。将探头垂直放在磁性金属基体(如钢、铁)上,屏幕上方将显示“Fe”;将探头垂直放在非磁性金属基体(如铝、锌、铜等)上,屏幕上方将显示“NFe”。也可通过菜单取消自动转换:按两次“MODE”按钮,屏幕显示“GAG”,按下“ENTER”按钮,屏幕显示“AUT Auto”,按下“MODE”按钮屏幕显示“Fe Auto”,再次按下“ENTER”

  屏幕显示“Fe”,此时进入Fe测量模式,可测钢、铁等磁性基体上的涂镀层。如果要测量非磁性金属如铝、铜、锌、不锈钢等基体上的涂层,则要把测量模式调为nFE,方法同上。如需返回自动识别功能,操作如下:按两次“MODE”按钮,屏幕显示“GAG”,按下“ENTER”按钮,屏幕显示“Fe”或“nFE”,再次按下“ENTER”键,屏幕显示“Fe Auto”或“nFE Auto”,仪器进入自动模式。

  仪器开机自动显示测量的平均值“Ave”和测量次数“n”。仪器开机显示“Cd3”或最后一次测量值。按“ON/OFF”按键,屏幕显示“Ave”和以前的测量结果,再次按下“ON/OFF”按键,屏幕显示“n”,n代表测量次数。

  删除存储的数据操作如下:在测量状态下按下“MODE”,显示“rSc”,按下“ENTER”,显示“no”,再次按下“MODE”,显示“YES”,按下“ENTER”,显示最后一次的测量结果,现在检测存储是否为空。按下“ON/OFF”显示“Ave---”

  再次按下“ON/OFF”显示“n”“0”,说明已经清空存储。再次按下“ON/OFF”回到测量模式。仪器可通过菜单迅速、简单的完成操作。

2、 仪器介绍:

  D3便携式测厚仪操作简单,功能强大。(D3 plus可通过RS232接口与电脑传输数据)。D3测厚仪有两种测量功能:磁感应和涡流。

  磁感应可用来测量所有磁性基体(如钢、铁)上的非磁性涂镀层(如油漆、防腐层、镀锌层、镀铜层等)

  涡流可用来测量所有非磁性金属(如铜、铝、不锈钢)上面的非导电涂层(如油漆、防腐层、氧化膜)

D3测厚仪符合以下标准:

  DIN 50981, 50984

  ISO 2178, 2360, 2808

  BS 5411 (3, 11) 3900 (c, 5)

  ASTM B499, D1400

3、 使用和存放

  D3测厚仪是一种高精度、应用范围广的仪器。为了保证仪器长期的测量精度及稳定性,请按以下说明使用:

  要保持仪器清洁,不要高空跌落

  避免在灰尘、潮湿的环境下作业,原理腐蚀性强的化学品和蒸汽。

  使用后请将仪器放入存放箱中。

  不要长时间暴晒,温度会影响测量精度。

  仪器外壳可抵御大部分化学品的侵蚀,用柔软的布保持清洁

  清洁的探头才能保证测量结果的精确

  长时间不用要将电池取出,避免电池液的泄漏腐蚀主板。

  仪器出现问题请联系代理商,由他们修理或退回厂家修理。任何清空不要尝试自行拆开维修。

4、 电池更换

  仪器使用一节9V碱性电池供电。电池盖在仪器背面。如果屏幕显示“B”,则需要更换电池。若没有更换电池,仪器可继续进行测量直到无电关机。

5、 仪器的调零

  仪器在首次测量前、更换基体、更换电池后都需要调零。将仪器探头压在盒子里面的铁板或铝板上,也可将仪器压在未喷涂的工件上进行调零。将探头压在表面,若仪器显示的数值超过误差允许范围则需要调零。调零步骤如下:

  将仪器拿离调零板

  按下按钮“ZERO”,屏幕显示“P-O.O.”

  将仪器探头压在调零板上,屏幕显示“PinF”,自动回到测量状态

  再将探头压在调零板上,仪器显示“0”,证明调零成功,可进行测量

  注意:由于调零板不清洁或别的操作原因及误差存在,调零后测量调零板可能得到不同的值,只要在误差范围内我们都认为调零成功。

6、 测量操作

  可通过两种方式开机

  按下“ON/OFF”按钮,仪器开机并显示“Cd3”

  或将仪器探头压在任意测量物体上,自动开机并显示“Cd3”

  仪器在无操作40秒后自动关机,也可按住“ON/OFF”键5秒进行关机

  将仪器探头垂直压在被测物体表面即可进行测量,可将拇指放在仪器前面,其余四指放在仪器后面,从而保证仪器在测量时不晃动,即可完成精确测量。

  如果将仪器过早抬起,或调零错误或不正确放置,屏幕将显示“ErrO”错误

  如果被测厚度超过量程,或测量非金属基体,屏幕将显示“InFi”

  在测量圆弧面、球面等曲面时,仪器探头的V型豁口可帮助您保证探头与面垂直。

  注意:不要用来测量磁体或将仪器在磁场中使用。

7、 菜单的使用

  可通过菜单的操作来完成仪器的功能设定:

  测量方法:单次测量或连续测量求平均值

  测量值的单位:µm或mil(公英制)

  提示音的开启与关闭

仪器机器号的显示

  仪器的菜单可通过“MODE”按钮访问,通过按“MODE”按钮可循环浏览菜单内容。如果要更改某项设置,可通过“ENTER”键确认后进入该项的设置子菜单。设置后通过“MODE”按钮确认。

  例如:如果要更改测量方法,按下“MODE”按钮知道屏幕显示“ConT”,然后按下确认按钮进入该项子惨淡设置,选中“ON”或“OFF”(ON代表连续测量,OFF代表单次测量),选中后按下“MODE”确认。

仪器屏幕上面标识代码的含义:

  ErO:操作错误

  InF:基体错误或超过量程

  B:电池电量不足

  BAT:电池电量耗尽

  Cd3:仪器型号缩写SaluTron ComBi D3

  CnT:单次测量或连续测量

  OFF/ON:关闭或打开连续测量

  UnT:测量单位选择

  bEP:按键音设置

  Sn:仪器序列号

  GAG:基体选择,Fe或nFE

  AUT:自动选择基体

  n:测量次数

  Ave---:存储为空

  AUTO:依据基体材料自动选择测量模式

  rSc:删除存储

  YES!:确认

  no:取消

8、 仪器的运输

  仪器收到后可马上进行工作。仪器携带箱内包含调零板,9V碱性电池一块,操作说明书。

  注意:D3 plus型号除以上配件外,还有RS232通讯功能、存储功能、数据传输连接线、统计功能以及SP100红外打印机。

9、 技术参数:

  基体 磁性、非磁性金属两用

  测量范围 0-3500µm或0-200mil

  显示精度 0.1µm

  测量精度 ±(1µm+2%)读数

  允许公差 ±1µm

  最小测量面积 10mm x 10mm

  最小曲率半径 凸半径5mm,凹半径30mm

  最薄基体厚度 Fe:0.2mm,nFE:0.05mm

  储藏温度范围 -10°C - +60°C

  操作温度范围 0°C - +60°C

  探头形式 一体

  电源 9V碱性电池

  尺寸 (LxBxH) 118x58x38 mm

  重量 150g含电池

配置情况:

  标准配置:便携式手提袋包括D3覆层测厚仪、标准片、一个9V碱性电池和说明书。

  选购配置:-RS232连接设备及整机箱。

  -数据处理软件

  -用于实地数据打印的微型打印机。
