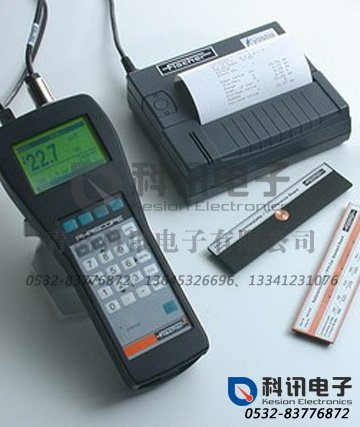

涂层测厚仪PHASCOPE PMP10

方法和应用：

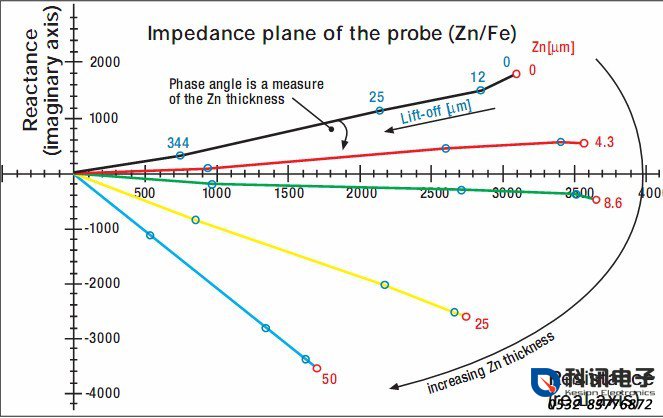

　　PHASCOPE PMP10运用了符合ISO/DIS21968标准草案的相移涡流法。与依据DIN EN ISO2360的传统涡流法相比，在金属涂镀层的厚度测量方面，相移涡流法悠着明显的优势。以探头信号的相位替代常用的振幅来计算涂镀层的厚度，可大大降低因工作形状和探头提起对测量带来的干扰影响。如下图所示。

线路板的铜层厚度测量



　　可选用的探头有：

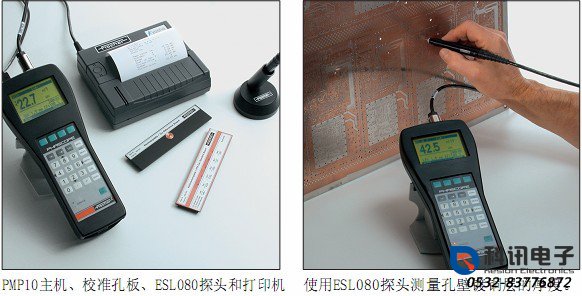

　　● ESL080能在5-80μm（0.2-3.2mils）的范围内对线路板孔壁镀铜的厚度进行测量。



　　● ESD20Cu则用于对线路板表面铜箔厚度的测量。



　　240KHZ时，1-100μm（0.04-4mils）



　　60KHZ时，1-270μm（0.04-10.8mils）



钢基材、非铁金属基材或非导电基材上的非铁金属镀层厚度测量



　　以下为可选用的探头：



　　● ESD20Cu用于测量非导电基材（Iso）上，例如铜、铝、黄铜等非铁金属（NF）的厚度



　　● ESD20Zn用于测量钢基材或铁基材上非铁金属镀层的厚度，尤其在粗糙表面，或在低导电性的非铁金属基材上的高导电性非铁金属镀层测量，例如：黄铜上镀铜层的测量。



　　● ESD20Ni用于测量铁上镀镍层的厚度



　　240KHZ时，1-50μm（0.04-2mils）



　　60KHZ时，2-100μm（0.08-4mils）

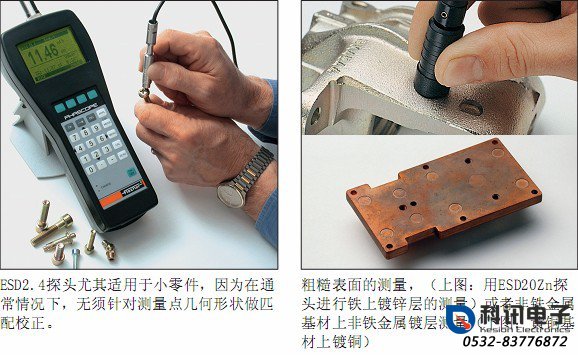

　　● ESD2.4用于测量铁质小零件上镀锌层厚度
