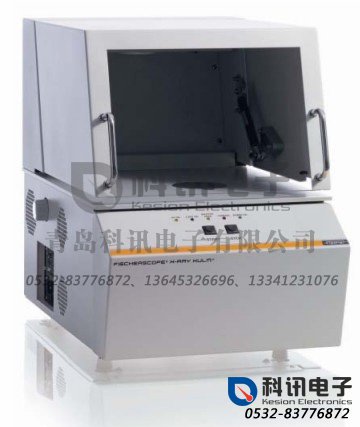

X射线荧光法光谱涂镀层测厚仪FISCHERSCOPE® X-RAY XUL
品牌：德国菲希尔
型号：FISCHERSCOPE® X-RAY XUL
电话：
0532-83776872、13645326696、13341231076
传真：
0532-83776882
地址：
青岛市四方区鞍山一路88号黄金岁月1824室
备注：
更详细产品请致电或点击<在线咨询>交流
产品详情
FISCHERSCOPE® X-RAY XUL®
FISCHERSCOPE® X-RAY XUL® XYm
X射线光谱仪，用于无损厚度测量和成分分析
FISCHERSCOPE X-RAY
主要特点：
FISCHERSCOPE® X-RAY XUL是一款应用于广泛的能量色散型X射线光谱仪，它结构紧凑，小巧耐用。它们十分适用于无损测量镀层厚度和成分分析。
比例接收器能实现高计数率，这样就可以进行高精度测量。由于采用了菲希尔的基本参数法，无论是镀层系统还是固体和液体样品，都能在没有标准片的情况下进行准确分析和测量。可测量的元素范围从氯（17）到铀（92）。
XULM型X射线光谱仪有着出色长期稳定性，这样就不需要经常校准仪器了。
本款仪器特别适合在质保、来料检验和过程控制等领域中使用
典型的应用领域有：
在小部件如螺丝钉、螺栓和螺帽上的测量
在连接器和电气元件上的测量
电镀液的溶液成分分析
设计理念
FISCHERSCOPE® X-RAY XUL设计为界面友好、结构紧凑的台式测量仪器系列。根据使用用途，有以下两种不同版本型号，分别对应不同样品平台
XUL：固定平面平台
XUL XYm：手动X/Y平台
高分辨的彩色视频镜头配以强大的放大功能，可以精确定位测量位置。
尽管仪器本身结构紧凑，但是由于XUM光谱仪配备了宽敞的测量室，从而可以测量更大体积的样品。
外罩底部留下了空隙，可方便的测量超出测量室大小的大尺寸扁平样品，如大面漆的印制线路板等。
通过强大而界面友好的WinFTM?软件，可以再电脑上便捷的完成整个测量过程，包括测量结果的数据分析和所有相关信息的显示等。
XUL型光谱仪是安全而保护全面的测量仪器，型式许可符合德国“Deutsche Rontgenverordnug-RoV”法令要求。
通用规范
用途：能量色散X射线荧光光谱仪（EDXRF）用于测量镀层厚度和材料分析
可测量元素范围：从氯（17）到铀（92），如使用选配的WinFTM®BASIC，可最多同事测量24种元素
设计理念：桌上仪器，向上开启舱门
测量方向：由下向上
X射线源
X射线靶材：钨靶，带热稳定装置
高压：三种可调高压：30kV，40 kV，50 kV
孔径（准直器）：圆形￠0.3mm，（可选配置：矩形0.3mm×0.05mm）
测量点大小：取决于测量距离和使用的孔径大小，视频窗口中显示的就是实际的测量点尺寸，最小的测量点面积约为￠0.51mm
测量距离，如样品为腔体时：0-20mm，校准范围，使用专利保护的DCM功能
20-27.5mm，非校准范围，使用专利保护的DCM功能
X射线探测器
X射线接收器：比例计数器
二次滤波器：可选：钴滤波器或镍滤波器
样品定位
视频显微镜：高分辨CCD彩色摄像头，可用来观察测量位置
十字线带有刻度尺和测量点指示装置
测量区域的LED照明亮度可调节
放大倍数：38x-184x（光学变焦：34x-46x；数字变焦：1x，2x，3x，4x）
样品平台
| 样品平台 | XUL | XUL XYm |
| 设计 | 固定样品平台 | 手动XY 平台 |
| X/Y方向最大可移动范围 | 50×50mm | |
| 样品放置可用区域 | 250×280mm | |
| 样品最大重量 | 2Kg | |
| 样品最大高度 | 240mm | |
电气参数
线电压，频率： AC 115V或AC 230V 50/60Hz
能耗 ： 最大为120W（测量头重量，不包括计算机）
保护等级： IP40
FISCHERSCOPE® X-RAY XUL®
尺寸大小
| 外部尺寸 | 宽×深×高（mm）：395×580×510 |
| 重量 | 约45kg |
| 内部测量舱尺寸 | 宽×深×高（mm）：360×380×240 |
环境条件要求
| 测量时温度 | 10℃-40℃/50℉-104℉ |
| 存储或运输时温度 | 0℃-50℃/32℉-122℉ |
| 空气相对湿度 | ≤95%，无结露 |
计算单元
| 计算机 | 带扩展卡的Windows®个人计算机系统 |
| 软件 |
标准配置：Fischer WinFTM®LIGHT 可选配置：Fischer WinFTM®BASIC,PDM®,SUPER |
执行标准
| CE合格标准 | EN61010 |
| X射线标准 | DIN ISO 3497和ASTM B 568 |
| 批准 | 型式许可符合德国Deutsche Rontgenverordnug-RoV”法令要求,有完善防护措施的测量仪器 |
订购号
| FISCHERSCOPE X-RAY XUL | 603-029 |
| FISCHERSCOPE X-RAY XUL XYm |
603-131 可按要求提供额外的XUL型产品更该和XUL仪器技术咨询 |
