涂镀层测厚仪FMP10/FMP20/FMP30/FMP40

可以测量铁材或钢材上非铁磁金属镀层的厚度，例如：铬、铜、锌以及涂料、油漆、搪瓷和塑料镀层。

ISOSCOPE® FMP10和FMP30

      可以测量非铁磁金属基材上涂料、油漆、塑料涂层和阳极氧化层的厚度。

DUALSCOPE® FMP20和FMP40

      能够自动识别底材料并且集成了两种测量方法，使这个系列的仪器可以测量刚才和铁亦或是非铁磁基材上的大部分涂镀层的厚度。由于集合了两种测量方法，这个系列的仪器还能够在一次测量过程中同时测得两层涂镀层的厚度（油漆层/锌层），并且分别显示出来。

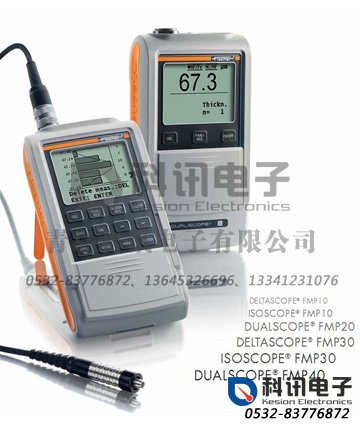

涂镀层测厚仪DELTASCOPE®FMP10，ISOSCOPE® FMP10，DUALSCOPE® FMP20







      FMP10和FMP20体现了全新FMP系列手持式仪器精确的测量技术。这些用户界面友好又坚固耐用的仪器配合可更换的探头使用可以满足所有的测量要求。 它们能够显示重要的统计数据。您的测量结果可以与校准信息一起以应用程式的形势储存于仪器里，确保您每天快速、可靠地使用。

FMP10和FMP20型仪器的功能

1、可以配合所有基于磁感应法和涡流法的探头使用

2、自动识别探头

3、自动识别底材（FMP20）

4、仪器操作界面友好

5、USB接口可以连接计算机

6、240×160像素高对比度大尺寸显示屏

7、开机后即可测量

8、插入探头即可测量

9、测量完成后声音提示

10、通过简单的零位修正就能适应底材形状（归一化）

11、校准简便（使用一到两片箔片）

12、针对罕见材料或者形状复杂的产品设置主校准模式（需配合主校准标准片使用）

13、可以调节仪器自动关机时间和连续使用时间

14、仪器状态显示（例如：电量低时出现的警告信息）

15、键盘锁/功能限制模式

16、滑盖保护键盘

17、多语言显示

18、测量结果的单位可在μm和mils之间切换

应用程式存储

      可以储存一个应用程式，包括校准信息

统计和计算

      显示统计数据，例如：平均值、标准偏差、最大和最小值、读数范围。

测量方式

      1、单次测量

      2、用“连续测量”模式测量可以对样品表面进行连续扫描。

涂镀层测厚仪DELTASCOPE®FMP30，ISOSCOPE®FMP30，DUALSCOPE®FMP40

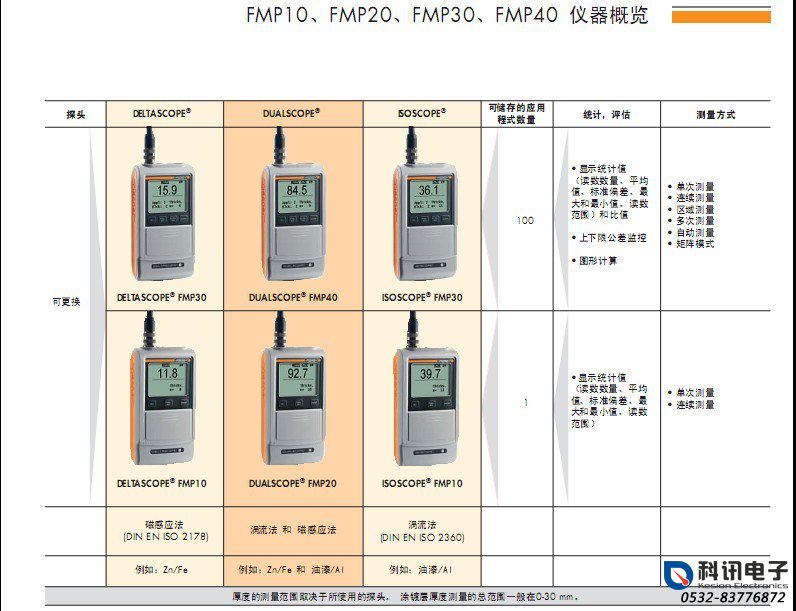

      FMP30和FMP40型仪器比基本款的FMP10和FMP20型仪器拥有更多的功能。例如：可以储存更多应用程式的大内存、大量的图形和统计计算功能 等。这样就能适用于更加广泛的应用、满足客户更高的要求。上下限公差的自由输入可以帮助客户对生产过程进行更全面的分析和统计。更多种测量方式可供选择， 帮助您完成最完美的测量。

FMP30和FMP40型仪器的功能（相对于FMP10和FMP20型仪器增加的功能）

仪器功能

1、自动识别底材（FMP40）

2、外部触发测量（例如：测量直径很小的空心圆柱体的内壁）

3、使用未知材料的镀层进行校准（仅限于磁感应法）

4 、USB接口可以连接计算机和打印机

5 、电池供电和交流电源（可选件）供电

应用程式存储

1、可以储存100个应用程式，包括校准信息

2、可以储存20,000个度数

3、可以储存4,000个数据组

4、数据组包含日期和时间信息

5、纠正已储存的度数

6、应用程式关联功能：多个应用程式能使用相同的归一化/校准信息

7、通过电脑计算机可以编辑应用程式名称（可选件：MP-Name软件）

统计和计算

1、数据组统计值和所有数据统计值

2、测量数据直方图显示

3、可输入上下限公差并估算Cp和Cpk值

4、测量结果超出公差范围时一起发出视觉和声音警告

测量方式

1、连续测量模式下，测量数据可在上下限公差范围内模拟显示

2、可使用矩阵测量模式进行大量测量

3、取平均值：只储存若干个测量数据的平均值

4、区域测量：提起探头后才储存测量过程中的平均值

5、自动测量：无需提起探头，仪器自动获得数值

6、离奇值控制：仪器可自动排除错误的测量值

高精度探头

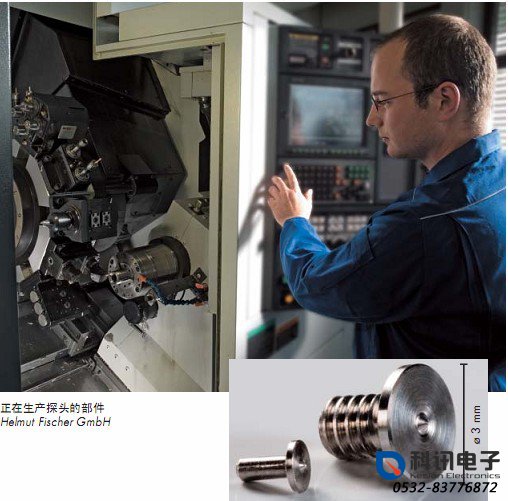

      一次测量的质量，主要由几个关键因素决定。包括：选择适当的探头和探头本身的质量等。Helmut Fischer GmbH为您提供种类繁多而又品质卓越的高精度探头，所有探头都是按照最高的品质要求自行开发和生产。






      镀层/底材的种类是选择探头最重要的依据。另外，镀层的大致厚度、底材的材料、测量点的面积以及样品的形状和表面情况都是选择探头时需要考虑的因素。曲率 补偿探头（涡流法）适用于不同曲面的样品；双触点探头能够在粗糙的表面上得到精确的结果。FMP10、FMP20、FMP30、FMP40型仪器都可以通 过连接不同的探头来满足您不同的测量要求。

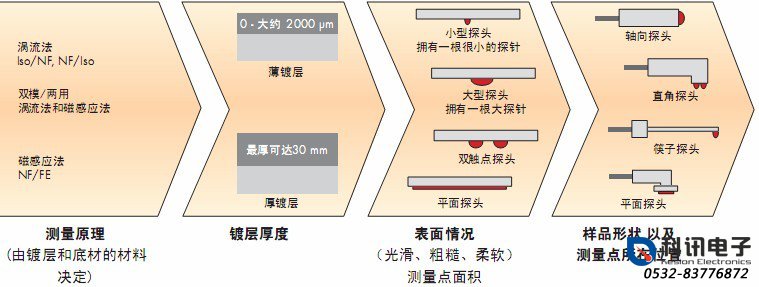

      下面的图表显示了选择探头的标准流程。我们的探头库中拥有超过100种适合不同应用的探头，除此之外，Helmut Fischer GmbH还能为您的应用特别订制探头。




可选探头和订货信息

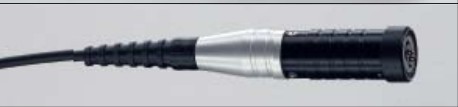

测量原理：磁感应法探头



1、适用于电镀、涂料、油漆层的厚度测量

测量范围：0-2000μm 名称部件号：FGAB1.3604-141

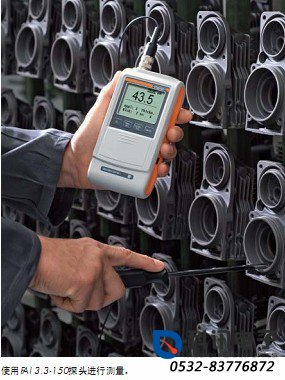

2、适用于孔洞、管子、细槽，直径≥9㎜

测量范围：0-1600μm 名称部件号：FGABI1.3-150604-175



3、适用于电镀、涂料、油漆层的厚度测量。由于探针较大，也适用于表面比较粗糙的工件。

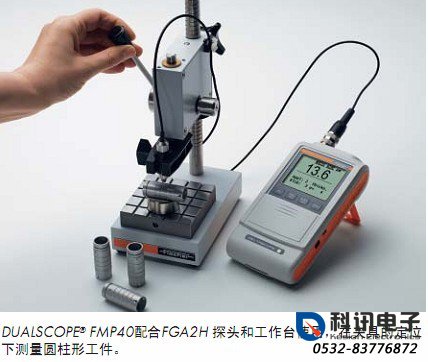

测量范围：0-1500μm 名称部件号：FGA2H604-174

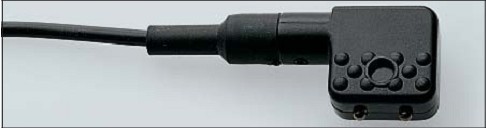

4、双触点探头可以在粗糙表面上测得较好的重复性。其可靠的放置性和恒压力，也适合于软镀层。

测量范围：0-2000μm 名称部件号：V7FKB4604-180

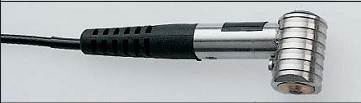

5、双触点直角探头特别适合厚度层的测量，它在粗糙表面上表现出比单触点探头更好的重复精度。

测量范围：0-8㎜ 名称部件号：FKB10604-177

涡流法探头

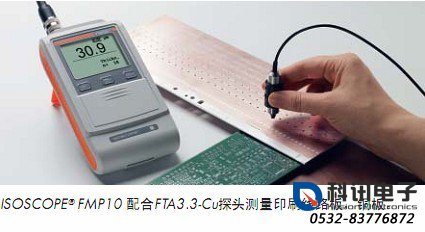

1、适用于非铁磁基材上的涂料、油漆和塑料层的厚度测量

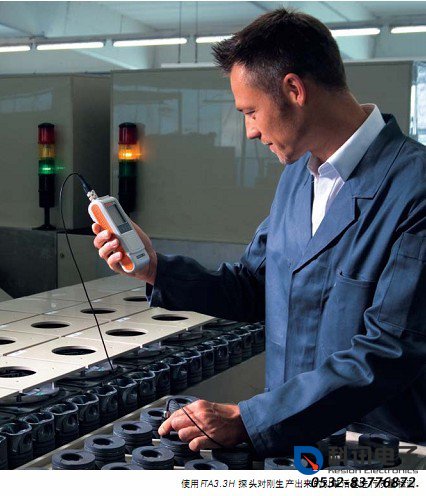

测量范围：0-1200μm 名称部件号：FTA3.3H604-142



2、适用于平面样品、孔洞、管子和过渡区域的涂镀层厚度测量

测量范围：0-1200μm 名称部件号：FAW3.3 604-193

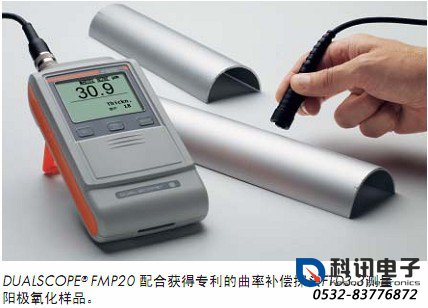

3、由于采用了专利的曲率补偿技术，因此非常适用于测量曲面非铁磁工件上的涂料、油漆、阳极氧化和塑料层的厚度。

测量范围：0-800μm 名称部件号：FTD3.3 604-189

双模/两用探头



1、采用磁感应法和涡流法的双模设计。可以自动切换到相应的测量原理上来工作。

测量范围NF/Fe 0-1300μm  Iso/NF 0-800μm 名称部件号：FD10 604-143



2、两用探头可以同时分别测量铁材或钢材上两种镀层（油漆层和锌层）的厚度。也可以测量过渡层中热镀锌的厚度（Zn≥70μm）。

测量范围：.0-800μm 名称部件号：FDX10 604-246



标准配置	Order no.
·仪器
DELTASCOPE® FMP10	604-301
ISOSCOPE® FMP10	604-298
DUALSCOPE® FMP20	604-285
DELTASCOPE® FMP30	604-297
ISOSCOPE® FMP30	604-299
DUALSCOPE® FMP40	604-286
·印刷版的建议操作手册
·CD版的操作手册和USB驱动程序
·FMP挂绳	604-150*
·FMP/PC连接线	604-146*
·FMP 电池组	604-296*
·FMP30和FMP40特有：
FMP保护袋
*可作为附件选购

可选附件	Order no.
FMP挂绳	604-148
E-探头/F-插槽 应配器	604-2414
FMP30和FMP40 交流电源	604-290
FMP可充电池组(NiMH)	604-295
AA电池充电器/小巧型	604-335
DK-FMP打印机线	604-145
F6100打印机	604-291
软件PC-DATEX	602-465
软件PC-DATACC	603-028
工作台V12	602-260
电动工作台V12 MOT	604-374
