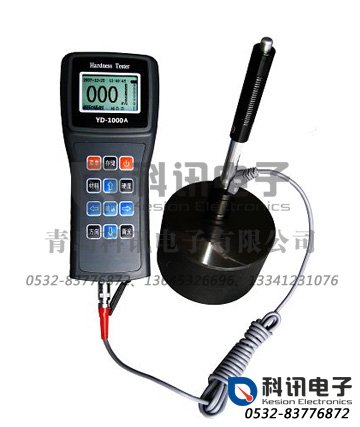

YD-1000A型里氏硬度计

一、概述



　　YD-1000A便携式里氏硬度计，可以直接测量洛氏（HRC、HRB）、里氏（HL）、布氏（HB）、维氏（HV）、肖氏（HS）硬度值。符合国际标准以及机械工业部颁布的"里氏硬度仪技术条件ZBN7l 010-90"，国家质量技术监督局颁布的"金属里氏硬度试验方法 GB/T 17394-1998"、里氏硬度计标准JB/T9378-2001等标准。



功能：各种硬度可直接测量，可任意一键转换



　　全中文显示，菜单式操作，操作简单方便



　　一台主机可配备7种不同冲击装置使用，更换时不需校准自动识别



　　可存储256 组×5个测量值



　　可设置上、下限，超出范围自动报警



　　任意实时平均值自动计算显示



　　有背光显示，方便暗环境使用



　　具有示值软校准功能



　　可打印任意份测试结果



　　带有USB接口，满足不同用户的个性需求



　　用途：已安装的机械或永久性组装部件



　　模具型腔等试验空间很狭小的工件



　　大型工件大范围内多处测量部位的快速检验



　　压力容器、汽车发电机及其它设备失效分析



　　轴承及其它零件生产流水线



　　金属材料仓库的材料区分



　　要求对测试结果的正规原始记录



二、产品性能



　　测量范围：（170～960）HLD ；（17～69）HRC；（13～100）HRB; （19～651）HB; （80～976）HV; （30～100）HS;



　　测量方向：360°



　　硬度制：里氏、布氏、洛氏B、洛氏C、维氏、肖氏



　　显示：LCD,128×64图形点阵液晶



　　工作电压：5V



　　充电时间：2.5～6h



　　充电电源：5V/1000mA



　　持续工作时间：约200h（无背光）



　　通讯接口标准：USB1。1



冲击装置精度参数：

序号	冲击装置类型	标准里氏硬度块硬度值	示值误差	示值重复性
1	D	760±30HLD530±40HLD	±5HLD±8HLD	5HLD8HLD
2	DC	760±30HLDC530±40HLDC	±5HLDC±8HLDC	5HLD8HLD
3	DL	878±30HLDL736±40HLDL	±12HLDL	12HLDL
4	D+15	766±30HLD+15544±40HLD+15	±12HLD+15	12HLD+15
5	G	590±40HLG500±40HLG	±12HLG	12HLG
6	E	725±30HLE508±40HLE	±12HLE	12HLE
7	C	822±30HLC590±40HLC	±12HLC	12HLC



冲击装置的用途：

冲击装置名称	用途
冲击装置D	用于大部分硬度测量
冲击装置DC	用于非常局促地方(孔内、圆柱园内)的测量
冲击装置D十15	用于沟槽内或凹入的表面硬度测量
冲击装置E	用于极高硬度，碳化物含量高的工具钢的硬度测量
冲击装置C	用于表面硬化了的部件，表面覆盖层，薄壁的硬度测量
冲击装置G	仅用于布氏硬度650HB范围内的密实部件的硬度测量
冲击装置DL	用于深槽槽底或型面（如齿面）等零件的测量



D型冲击装置测试及换算范围：

冲击装置D
	HRC	HRB	HB &, lt;, /TD>	HV	HSD
STEELandcast steel钢和铸钢	17.9-68.5	59.6-99.6	127-651	83-976	32.2-99.5
Steel锻钢	\	\	143-650	\	\
SWT.ST合金工具钢	20.4-67.1	\	\	80-898	\
Stainlesssteel不锈钢	\	46.5-101.7	85-655	85-802	\
GC.IRON灰铸铁	\	\	93-334	80-898	\
NC.IRON球墨铸铁	\	\	131-387	\	\
C.ALUM铸铝合金	\	23.8-84.6	19-164	\	\
BRASS(黄铜)铜锌合金	\	13.5-95.3	40-173	\	\
BRONZE(青铜)铜锡/铝合金	\	\	60-290	\	\
COPPER纯铜	\	\	45-315	\	\



三、YD-1000A型里氏硬度计配置单



　　硬度计主机1台；



　　D型冲击装置1只；



　　标准硬度快1个；



　　毛刷1个；



　　小支撑环1个；



　　电源适配器1个；



　　保修卡、说明书、合格证各1份；



　　手提密码箱1只。
