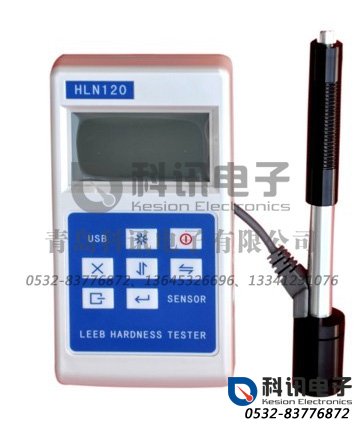

里氏硬度计HLN120

概述：



　　HLN120里氏硬度计可方便快捷地测量多重金属材料的多种硬度值（HL、HRC、HRB、HRA、HB、HV、HS）。该产品为全中文显示，人性化界面，内容丰富，文字及图形美观、清晰、大方，不受电压的波动的影响。为确保测量精度，具有软件校准及硬件校准双重功能，可配备七种冲击装置，主机自动识别，更换时不需要重新校准。出厂时，经过多次严格精度处理程序，精度更高，测值更稳。此外具有预设公差限、超限报警、显示时钟等功能，是智能化较高的硬度测试仪器。



技术参数



　　测量范围：150HLD～960HLD；10-69.5HRC；19-666HB；80-999HV；30-100HS



　　测试方向：360℃，（支持垂直向下，斜下，水平，斜上，垂直向上）。



　　测试材料：10种。



　　硬度制：HL HRC HRB HRA HB HV HS。



　　显示：大屏幕图形点阵液晶。



　　数据存储：500组（冲击次数1-26）。



　　上下限设置范围：同测量范围。



　　工作电压： 3.3V。



　　持续工作时间：约50小时。



　　通讯接口：USB。



　　外形尺寸（L×W×H）：137×70×20mm。



　　重量：约150g。



产品特点



　　具有开机自检功能、出厂参数恢复功能，确保系统工作正常。



　　既可5分钟自动关机也可长时间工作。



　　采用两种操作方式：直接方式、菜单方式，操作灵活方便。



　　采用大屏幕点阵液晶，全中文显示，人性化界面，内容丰富，文字及图形美观、清晰，不受电压波动的影响。



　　主显示界面能显示日期、时间、存储信息、电池信息、超限提示、冲击装置、方向、材料、操作提示等内容。



　　所有界面均有提示，可通过提示完成各种操作。



　　大容量存储器，可存储250组（最多6500个单次测量值）数据，每组数据包括：最多26个单次测量值、平均值、测试日期、冲击方向、材料、硬度制等信息，可以长期保存，以备以后浏览、编辑、打印、传输。



　　具有峰值保持电路，对各种冲击装置有很强的适应性。



　　主机可配7种不同的冲击装置，自动判断冲击装置是否连接完好，自动识别冲击装置类型。



　　具有软件校准和硬件校准双重功能，扩大了校准范围，确保了测试精度，经过软件校准的冲击装置，更换时不需要重新校准。



　　可根据冲击装置类型、方向、材料自动转换成HRC、HRB、HRA、HB、HV、HS及δb 。



　　自动删除超限数据，也设置硬度值的上、下限，对测试数据自动判定超上限、合格、超下限，实现自动分检。



　　增加了“锻钢”材料，当用D/DC型冲击装置测试“锻钢”试样时，可直接读取HB值，省去了人工查表的麻烦。



　　具有警示报警功能，特殊警示在显示界面上有警句提示。



　　内置智能电压管理系统，使供电电压稳定可靠，避免了因电压过高、过低造成电路损坏及液晶显示异常的现象。



　　主显示界面上有电池电量指示，充电及充电完毕提示，带有充电指示灯，是否处于充电状态一目了然。



　　充电状态仪器可使用外接电源正常工作，不影响充电。



　　有背光显示，方便用户在光线较暗处使用。



　　具有服务信息窗口，提示用户本仪器售后服务中心的地址、电话、联系人，以便为用户提供优质服务。



主要用途



　　大批量生产过程中产品的硬度检测。



　　安装后的机械或永久性组装部件的现场硬度检测。



　　重型工件的硬度检测。



　　模具型腔的硬度检测。



　　机械部件狭小空间的硬度检测。



　　压力容器、汽轮发电机组及其设备的失效分析。



　　轴承及其它零件。



　　金属材料仓库的材料区分。



　　退火、回火、淬火等热处理的硬度检测。



标准配置：



　　·主机1台



　　·D型冲击装置1只（含大支撑环）



　　·小支撑环1只



　　·高值里氏硬度块1块



　　·充电电池两节



　　·充电器1只



　　·粘合剂1瓶



　　·尼龙刷1只



　　·仪器箱1个



　　·随机资料1份



测量范围：

材料	硬度制	冲击装置
		D/DC	D+15	C	G	E	DL
Steel and cast steel 钢和铸钢	HRC	17.9～68.5	19.3～67.9	20.0～69.5		22.4～70.7	20.6～68.2
	HRB	59.6～99.6			47.7～99.9		37.0～99.9
	HRA	59.1～85.8				61.7～88.0
	HB	127～651	80～638	80～683	90～646	83～663	81～646
	HV	83～976	80～937	80～996		84～993	80～950
	HS	32.2～99.5	33.3～99.3	31.2～102		35.8～102	30.6～96.8
CWT、ST 合金工具钢	HRC	20.4～67.1	19.8～68.2	20.7～68.2		22.6～70.2
	HV	80～898	80～935	100～941		82～963
Stainless Steel 不锈钢	HRB	46.5～101
	HB	85～655
	HV	85～802
GC. IRON 灰铸铁	HB	93～334			92～326
NC、IRON 球墨铸铁	HB	131～387			127～364
C．ALUM 铸铝合金	HB	19～164		23～210	32～168
	HRB	23.8～84.6		22.7～85.0	23.8～85.5
BRASS 铜锌合金	HB	40～173
	HRB	13.5～95.3
BRONZE铜锡(铝)合金	HB	60～290
COPPER纯铜	HB	45～315
Steel锻钢	HB	143～650

测量条件：

冲击装置		DC(D)/DL		D+15	C	G	E(需进口)
冲击能量		11mJ		11mJ	2.7mJ	90mJ	11mJ
冲击体质量		5.5g/7.2g		7.8g	3.0g	20.0g	5.5g
球头硬度		1600HV		1600HV	1600HV	1600HV	5000HV
球头直径		3mm		3mm	3mm	5mm	3mm
球头材料		碳化钨		碳化钨	碳化钨	碳化钨	金钢石
冲击装置直径		20mm		20mm	20mm	30mm	20mm
冲击装置长度		86(147)/75mm		162mm	141mm	254mm	155mm
冲击装置重量		50g		80g	75g	250mm	80g
试件最大硬度		940HV		940HV	1000HV	650HV	1200HV
试件表面粗糙度Ra 相当于原国标 相当于ISO		2um ▽6 N7		2um ▽6 N7	0.4um ▽8 N5	7um ▽4 N9	2um ▽6 N7
试件最小重量 可直接测量		﹥5kg		﹥5kg	﹥1.5kg	﹥15kg	﹥5kg
试件最小重量 需稳定支承		2～5kg		2～5kg	0.5～1.5kg	2～15kg	2～5kg
需密实耦合		0.05～2kg		0.05～2kg	0.02～0.5kg	0.5～5kg	0.05～2kg
需需密实耦合最小厚度		＜5mm		＜5mm	＜1mm	＜10mm	＜5mm
硬化层最小深度		≥0.8mm		≥0.8mm	≥0.2mm	≥1.2mm	≥0.8mm
球头压痕尺寸
硬度300HV 时压痕	直径 深度	0.54mm 24um	0.54mm 24um		0.38mm 12um	1.03mm 53um	0.54mm 24um
硬度600HV 时压痕	直径 深度	0.54mm 17um	0.54mm 17um		0.32mm 8um	0.90mm 41um	0.54mm 17um
硬度800HV 时压痕	直径 深度	0.35mm 10um	0.35mm 10um		0.32mm 7um	_____ _____	0.35mm 10um
冲击装置 适用范围		D型通用型； DC型测量孔或圆柱筒内； DL型测量细长窄槽及空如齿轮。	D+15型测量沟槽或凹入的表面。		C型测量小轻薄部件及表面硬化层	G型测量大厚重及表面较粗糙的铸锻件	E型测量硬度极高
