一、产品概述

TDS-100P型便携式超声波流量计2008年由10版机芯更换为13版机芯，适用于各种工业现场中液体流量的在线标定和巡检测量。具有测量精度高、一致性好、电池供电时间长、操作简单、内置热敏一体式打印机等特点，该款产品已广泛应用于石油化工、冶金、电力、自来水、水利、能源监测等行业，受到广大用户的一致认可。


主机	信号电缆	传感器（可选配）	铝合金保护箱

二、主机参数

* 测量精度：优于1%

* 重复性：优于0.2%

* 工作电源：220VAC(标配)或110VAC(选配)

* 测量周期：500ms (每秒2次，每个周期采集128组数据)

* 电池：内置镍氢充电电池可连续工作24小时

* 安装方式：外敷式安装，操作简单、方便

* 显示：2行汉字同屏显示瞬时流量、累积流量、信号状态等

* 信号输出：隔离RS485

* 通讯协议：MODBUS协议，海峰FUJI扩展协议，兼容国内其它厂家同类产品通讯协议

* 打印输出：内置热敏一体式打印机，实现及时或定时打印

* 其它功能：自诊断，提示当前工作状态是否正常

三、传感器参数


标准小型传感器S1型	标准中型传感器M1型	标准大型传感器L1型	高温小型传感器S1H型	高温中型传感器M1H

技术参数	标准S1型	标准M1型	标准L1型	高温S1H型	高温M1H型
适用管径(DN)	15～100	50～700	300～6000	15～100	50～700
材质	ABS			特殊高温材料
工作频率	1MHZ
安装方法	V (N、W）法	V、Z法	Z法	V (N、W）法	V、Z法
标定	整机配对标定
磁性	有		无
适用温度	0～70℃			0℃～160℃
防护等级	IP65
外形尺寸	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
质量(克)	75	250	650	94	150
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体
介质浊度	≤20000ppm且气泡含量小
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里
管道衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等
信号电缆	标准配置：5米×2，可选配10米×2或15米×2

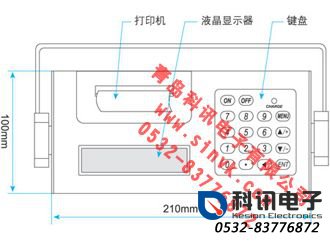

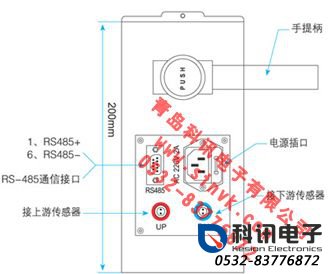

四、外形尺寸

五、出厂标配


主机(2.5KG)	信号电缆5米×2	标准中型传感器M1型	铝合金保护箱

六、选型编码

A B C D E F G
TDS-100P □ — □ + □ + □ + □ + □ — □

字母	流量计组件/参数	选　　项
A	主板版本	13版
B	标准配置传感器	M1 标准中型传感器
C	可选配传感器(可多选)	S1 标准小型传感器
D		L1 标准大型传感器
E		S1H 高温小型传感器
F		M1H 高温中型传感器
G	电缆长度	_______米×2 (标配5米×2)

举例：TDS-100P 13-M1+S1+L1-5

解释：13版便携式超声波流量计，配标准中型、小型、大型传感器，电缆长度5米×2。
