产品:手持式超声波流量计TDS-100H

手持式超声波流量计TDS-100H

品牌:国产

型号:TDS-100H

电话:

0532-83776872、13645326696、13341231076

传真:

0532-83776882

地址:

青岛市四方区鞍山一路88号黄金岁月1824室

备注:

更详细产品请致电或点击<在线咨询>交流

产品详情

一、产品概述

        TDS-100H型手持式超声波流量计适用于各种工业现场中液体流量的在线标定和巡检测量。具有测量精度高、一致性好、电池供电、操作简单、携带方便等特点,是目前国内体积最小、质量最轻,真正意义上的便携式超声波流量计,产品已远销日本、韩国、东南亚、澳洲、美国等地区,受到广泛好评。

主机

信号电缆

传感器(可选)

铝合金保护箱

主机

信号电缆

传感器(可选)

铝合金保护箱

二、主要技术参数

        * 测量精度:优于1%

        * 重 复 性:优于0.2%

        * 工作电源:90~230VAC (内置镍氢充电电池,充足后可持续工作12小时)

        * 安装方式:外敷式安装,操作简单,方便

        * 显    示:4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等

        * 信号输出:非隔离RS232(海峰FUJI扩展协议) /1路隔离OCT输出

        * 其它功能:内置数据记录器可记录时间、累积流量、信号状态、工作时间等

             标准数据接口RS232用于联网检测或导出记录数据自诊断,提示当前工作状态是否正常

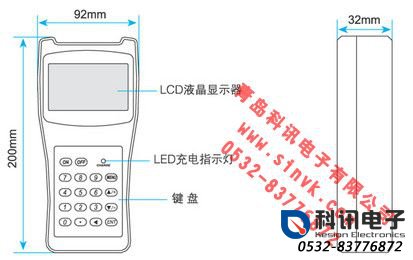

三、外形尺寸




四、可选配传感器及技术参数



标准小型传感器S1型

标准中型传感器M1型

标准大型传感器L1型""

标准小支架传感器HS型

标准小型传感器S1型

标准中型传感器M1型

标准大型传感器L1型

标准小支架传感器HS型

标准中支架传感器HM型

高温小型传感器S1H型

高温中型传感器M1H型



标准中支架传感器HM型

高温小型传感器S1H型

高温中型传感器M1H型




技术参数

支架HS型

支架HM型

标准S1型

标准M1型

标准L1型

高温S1H型

高温M1H型

适用管径(DN)

15~100

50~700

15~100

50~700

300~6000

15~100

50~700

材 质

铝合金

ABS

特殊高温材料

工作频率

1MHz

常用安装方法

V (N、W)法

V、Z法

V (N、W)法

V、Z法

Z法

V (N、W)法

V、Z法

标 定

整机配对标定

磁 性

适用温度

0~70℃

0℃~160℃

防护等级

IP65

外形尺寸

200×25×25

280×40×40

45×30×30

60×45×45

80×70×55

90×85×24

90×82×29

质量(克)

250

1080

75

250

650

94

150

介质种类

水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体

介质浊度

≤20000ppm且气泡含量小

适用管材

碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道,允许有衬里

管道衬材

环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等

信号电缆

标准配置:5米×2,可选配10米×2或15米×2

五、标准配置


主机

信号电缆

传感器(可选)

铝合金保护箱

主机

信号电缆

传感器(可选)

铝合金保护箱



六、选型编码

                 A   B   C   D   E   F   G   H   I
  TDS-100H □ — □ — □ — □ — □ — □ — □ — □ — □


字 母

流量计组件/参数

选  项

A

主板版本

8版

B

标准配置传感器

HM  标准中支架传感器

C

可选配传感器(可多选)

HS  标准小支架传感器

D

S1   标准小型传感器

E

M1   标准中型传感器

F

L1  标准大型传感器

G

S1H  高温小型传感器

H

M1H  高温中型传感器

I

电缆长度

______米×2 (标配5米×2)


举例:TDS-100H 8-S1+M1+L1-5

解释:8版手持式超声波流量计,配标准小型、中型、大型传感器,电缆长度5米×2。
