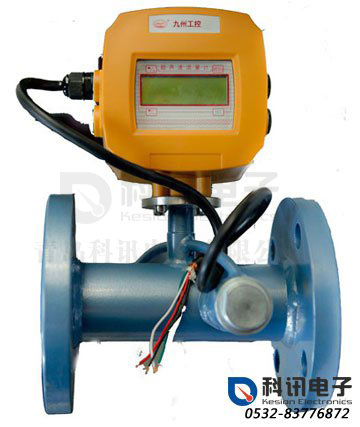

一体式超声波流量计TDS-100Y

品牌：国产

型号：TDS-100Y

电话：

0532-83776872、13645326696、13341231076

传真：

0532-83776882

地址：

青岛市四方区鞍山一路88号黄金岁月1824室

备注：

更详细产品请致电或点击<在线咨询>交流

相关产品

扫描左侧二维码，即可在移动端访问该页面!

产品详情

一、产品概述
TDS-100Y型超声波流量计

二、技术参数

* 测量精度：优于1%，重复性：优于0.2%

     * 测量周期：500ms (每秒2次，每个周期采集128组数据)

   * 工作电源：隔离DC8～36V或AC85~264V可选

   * 最大流速：64m/s(流速分辨率0.001m/s)

   * 显    示：2×10汉字背光显示器（中英文双语可选择）

   * 操    作：磁性4按键窗口化操作

   * 信号输入：◇3路4-20mA模拟输入，精度0.1%，可输入压力、液位、温度等信号

  ◇2路三线制PT100铂电阻

     * 信号输出：◇1路隔离RS485输出

                     ◇1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)

   ◇1路继电器输出 (脉冲宽度200ms )

  ◇1路4-20mA输出 (有源/无源输出可选)

  ◇1路双向串行外设通用接口，可直接通过串联的形式连接多个外部设备(如海量数据存贮模块等)

* 通讯协议：MODBUS协议，M-BUS协议，海峰FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议

* 连接方式：法兰式/活接式（卫生型）可选

* 其它功能：◇自动记忆前512天，前128个月，前10年正/负/净累积流量

  ◇自动记忆前30次上、断电时间和流量并可实现自动或手动补加可通过MODBUS协议读出

  ◇可通过E-mail传送来的代码文件实现软件升级

* 断电保护：断电10万小时数据不丢失

* 防护等级：IP68

* 电气接口：M16×1.5

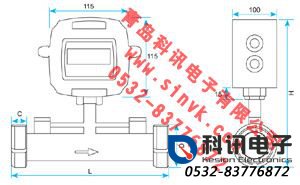

三、法兰连接机械尺寸图

法兰连接机械尺寸图1 法兰连接机械尺寸图2 法兰连接机械尺寸图3

公称通径DN(mm)	额定压力(MPa)	π形管段外形尺寸(mm)		标准管段外形尺寸(mm)		法兰尺寸(mm)
公称通径DN(mm)	额定压力(MPa)	L1	H1	L2	H2	D	D1	D2	Ｎ-Φ
15	2.5	320	136			95	65	46	14×4
20		360	142			105	75	56	14×4
25		390	151			115	85	65	14×4
32		450	157			140	100	76	18×4
40		500	169			150	110	84	18×4
50	1.6			200	260	165	125	99	18×4
65				200	280	185	145	118	18×4
80				225	295	200	160	132	18×8
100				250	314	220	180	156	18×8
125				250	347	250	210	184	18×8
150				300	372	285	240	211	22×8
200				350	430	340	295	266	22×12
250				450	489	405	355	319	26×12
300				500	543	460	410	370	26×12
350				550	599	520	470	429	26×12
400				600	653	580	525	480	26×16
450				700	708	640	585	548	30×20
500				800	771	670	620	585	25×20
600				1000	884	780	725	685	30×20
700				1100	964	860	810	775	24×25
800				1200	1072	975	920	880	24×30
900				1300	1172	1075	1020	980	24×30
1000				1400	1287	1175	1120	1080	28×30

四、卫生型机械尺寸图

公称通径 DN(mm)	额定压力 (MPa)	活接式外形尺寸				材质
公称通径 DN(mm)	额定压力 (MPa)	L	H	D	C	材质
25	4.0	300	282	51	19	不锈钢
40		300	300	74	23
50		300	310	84	24
65		350	330	100	28
80		400	345	114	30
100		450	365	128	31

五、选型编码

A B C D E F G H I J K L
TDS-100 — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □

字母	参数	选　　项
A	主机类型	Y 一体式（本地可操作设参）
		F1 分体壁挂型 F2 分体壁挂防爆型 F3 分体盘装型 F4 分体本地显示型
		M1 模块型（本地可操作设参） M2 模块型（本地无操作，09年底停产）
		S 经济型（本地可操作设参）
		W 水表（电池供电,磁性按键可浏览窗口）
B①	工作电源	A 交流（85-264VAC） B 电池（3.6V锂电池） D 直流（24V/8-36VDC）
C	热量功能	N 无 Y 有
D②	传感器类型	B1 标准S1型 B2 标准M1型 B3 标准L1型 B4 高温S1H型 B5 高温M1H型
		C1 标准插入式 C2 水泥插入式 C3 水表插入式
		G1 标准管段式（法兰连接） G2 卫生管段式（活接连接）
E	测量管径	DN(mm)_____
F③	管道材质	0 碳钢 1 不锈钢 2 铸铁 3 玻璃钢 4 PVC 5 水泥
G	公称压力	_____MPa
H④	流量累积单位	M 立方米 L 升
H④	最小读数(水表)	1 （m3） 0.1 （0.1m3） 0.01 （0.01m3） 0.001 （L） 0.0001 （0.1L）
I	热量累积单位	N 无 K Kc（千卡） G GJ （吉焦） B BTU（国外适用）
J⑤	信号输出	N 无输出 A 4-20mA F 频率输出 T OCT输出 R 脉冲输出 4 RS485输出
K	信号输入	N 无输入 1 1路4-20mA输入 2 2路4-20mA输入 3 3路4-20mA输入
L	单根电缆长度	_____米（分体管段式传感器为单根四芯电缆，其余传感器为双根两芯电缆）

举例说明：TDS-100F1-A-N-B2-200-0-1.6-M-K-4-N-10

解    释：壁挂主机，交流供电，标准M1型探头，DN200管径，碳钢管材，压力1.6MPa，流量单位立方米，485输出，10米电缆线。

注释解释：

①：* 交流电源适用于TDS-100F型、TDS-100Y型，其它型号主机适用于电池供电或直流供电。

   * 直流电源适用于所有型号产品，除TDS-100F1、F2、F3、TDS-100S供电为24VDC，其余为8-36VDC。

     * TDS-100W型电池供电水表也可8-36V供电，如有需要订货时请注明。

②：电池供电超声波工业水表/热量表，如选用插入式或外夹式传感器，最大可测管径为DN800。

③：铸铁、玻璃钢、PVC、水泥等不可焊接管材如选用插入式传感器，需配专用管箍方可安装，订货时请注明。

④：最小读数只适用于TDS-100W电池供电型超声波水表选型。

⑤：* 如选用有源4-20mA输出，工作电源要求交流或直流24V。

   * OCT脉冲宽度出厂默认设置200ms，在6~1000ms之间可编程。

     * 电池供电超声波水表或热量表RS485输出有两种可选，一种是内部锂电池供电，工作电压为3.3V，另一种是需外部提供直流电源，用户订货时请注明，否则有可能485输出接口无效。
