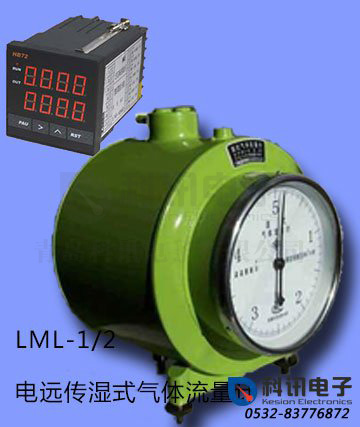

电远传湿式气体流量计LML-1

　　LML-1型电远传湿式流量计可将流量转换为数据采集模块可以接收的脉冲信号，LML-1（流量为200L/H）流量计的精度为每个脉冲4毫升，在最大流量状态下工作保证不丢数，组态软件的实时采集功能及历史曲线功能可将每小时的计量精度精确到1秒以内，大大减少了人为的操作误差，这对于需要精确数据采集的试验室操作过程具有十分重要的现实意义。



电远传大流量气体流量计：



电远传湿式流量计的选型参数表：

产品型号		LML-1	LML-2	LMF-1	LMF-2
鼓轮每转气体流量（升）		2	5	2	5
额定流量（升/小时）		200	500	200	500
表盘最小刻度值（毫升/格）		8	25	8	25
在额定流率时准确度，%		±1	±1	±1	±1
正常压力值（Pa）		1000	1000	1000	1000
形式		普通	普通	防腐	防腐
材质		黄铜	黄铜	不锈钢	不锈钢
脉冲发生器型号	工作电压（DC，V）	每个脉冲相当的气体体积量，毫升/脉冲
W9-50	9	40	100	40	100
W9-500	9	4	10	4	10
W24-50	24	40	100	40	100
W24-500	24	4	10	4	10
电远传信号输出形式		开关量脉冲	开关量脉冲	开关量脉冲	开关量脉冲
与误差校正仪配套使用		显示8位数字	显示8位数字	显示8位数字	显示8位数字



湿式气体流量计工作原理--结构：



　　湿式气体流量计是测定不被水或溶液吸收的气体流量之常用的仪器，它能把流量随时间变化的累积量指示出来，读值可靠，操作方便，但不适于微小流量的测定。



　　此流量计主要由壳体、鼓轮工作室、计数部分、装水斗、放水阀、压力计、温度计、水准器、调节支架、进气口等部分组成。鼓轮工作室有四个弯曲叶片分隔成四个小室A、B、C、D，水位高于叶片中心，使水位上部小室与两邻室构成封闭室，气体由流量计背面中央处进入，通过露在水面上的B和C室的内口b、和c进入B和C室。由于B室压力大于A室，推动叶轮顺时针转动。这时B、C室逐渐被气体充满，浮出水面，而转动过程中使A室逐渐浸没到水中。A室中的气体由外口a’排出小室，并从气体出口F流出。对每个小室来说，当内口露出水面时，就开始往这个小室充气。随着鼓轮转动，工作室绕轴转动至室内充满气体，直至室内气体排尽，而小室全部浸没在水中。鼓轮每转动一周，每个小室都完成一次进气和排气，故流量计的体积即为四个小室充气体积之和。计数机构在字盘上显示相应数字。显然充水高度和是否安装在水平位置，会影响到小室实际计量体积。所以，使用时要调节支脚使水准器的泡点在中心处，否则测量有误差。



湿式气体流量计误差校正仪的其它优点：



　　A,具有脉冲输出功能，湿式气体流量计表盘指针每转一周，与湿式气体流量计误差校正仪相配套的脉冲发生器可输出50个开关量脉冲信号，此信号可传输至自动化控制DI模块（或计数器/频率模块），实现微机内显示、校验，并可实现实时及历史显示（脉冲开关的耐压值为AC110V，DC24V）。



　　B.具有远程显示功能，可将现场湿式气体流量计的值远传至控制室，供操作人员实时监测，即减轻了操作人员的劳动强度又提高了数据的准确度。



　　C.无需外供电源，本湿式气体流量计误差校正仪的供电电源为AC220V，其自身可输出DC9V电压供脉冲发生器工作。



　　D.安装方便，本装置分为两部分：脉冲发生器及误差校正仪。脉冲发生器设计得非常简单，无需专业人员，普通操作人员根据说明书即可完成安装调试工作。



湿式气体流量计的标定方法：



　　1、用一个5升或10升的细口瓶，瓶口塞一胶皮塞，皮塞上打两只孔并插入两根管，一根短管在瓶口，一根长管插入瓶底部。



　　2，向瓶内加入少许水，使之封住长管的底部。



　　3、在瓶塞的长管上加一漏斗，在瓶塞的短管上加一条长软管，使之与湿式流量计的气体入口管相接。



　　4，湿式流量计按要求加水，使之处于正常使用状态。



　　5，如果是LML（F）-1型湿式流量计，向细口瓶中加入4千克水（或4升水，使用的计量器具必须经过计量部门标定），如果是LML（F）-2型湿式流量计，向细口瓶中加入5千克水（或5升水）。



　　6，记下湿式流量计流过的体积量。



　　向细口瓶中加入的水量作为真实值，湿式流量计流过的气体体积量为测量值，计算出校正系数α，α=气体流量的真实值（标定时的注水体积）/湿式流量计气体流量的指示值。



　　7、标定条件为1atm,20℃。
