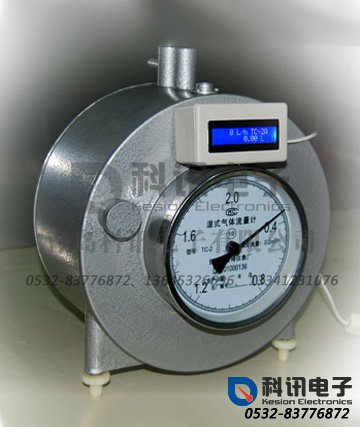

产品:电远传湿式气体流量计TC-5

电远传湿式气体流量计TC-5

品牌:国产

型号:TC-5

电话:

0532-83776872、13645326696、13341231076

传真:

0532-83776882

地址:

青岛市四方区鞍山一路88号黄金岁月1824室

备注:

更详细产品请致电或点击<在线咨询>交流

产品详情
电远传湿式气体流量计TC-5

  电远传湿式气体流量计TC-5无机械数轮,采用电远传方式输出。输出信号为继电器开关量,用户可采用DI数据采集模块接收本湿式流量计的信号,实现自动化显示记录。

一、 主要技术指标

产品型号 TC-2 TC-5
鼓轮每转气体流量(升) 2 5
额定流量(升/小时) 200 500
表盘最小刻度值(毫升/格) 8 20
在额定流率时准确度,% ±1 ±1
正常压力值Pa≤ 1000 1000
形式 防腐 防腐
主体材质 U304 U304
电远传计量精度,毫升/脉冲 40 100
供电电源电压,V DC24 DC24
电远传信号输出形式 继电器开关量 继电器开关量
与TC-M显示记录系统配套使用 显示9位数字 显示9位数字
在额定流率时压力降Pa≤ 80 80
外廓尺寸(高×宽×长)mm 450×260×220 450×260×300
净重(Kg) 4.8 5.6

二、 电远传湿式气体流量计与DI模块配套使用时的接线方法:

  共有四条输出线,粉线接DC24V电源正极,兰线接DC24V电源负极(此为脉冲发生器的工作电源),其它两线为继电器开关量输出,接DI模块的输入端(按干接点的接法);如果用户的DI模块采用湿接点,将此两输出线串接在回路中即可,详细接线方法见用户的DI模块使用手册。

三、电远传湿式气体流量计与流量显示仪配套时的使用方法(此时的脉冲发生器采用DC24V供电):

  1、湿式气体流量计的粉线(供电电源)接到外供DC24V电源的正极, 湿式气体流量计的兰线接到外供DC24V电源的负极,绿线与白线为继电器开关量输出。

  2、流量显示仪接到电远传湿式气体流量计的任一个输出插头上。

  3、DC24V电源通电后,按下流量显示仪右侧上面的红色开关按钮流量显示仪即可工作,按下流量显示仪右侧下面的红色开关按钮流量显示仪即开始计量,流量显示仪可显示累加值及瞬时值。

四、与本厂的湿式气体流量计数据采集显示记录系统配套使用时的接线方法:

  电远传湿式气体流量计的输出线(四芯线)接头与数据采集器的接线口(网线插口)插接即可(数据采集器已带DC24V直流电源)。

五、使用方法:

  1、将仪表摆放在工作台上,调整地角螺钉使水准器水泡位于中心,并在使用中要长期保持。

  2、打开水位控制器密封螺帽,拉出内部的毛线绳。

  3、在温度计插孔内,向湿式气体流量计内注入蒸馏水,待蒸馏水从水位控制器孔内流出时即停止注蒸馏水,当多余的蒸馏水从水位控制器孔内顺着毛线绳流干净(停止滴水)时,再将毛线绳收入水位控制器密封螺帽内,并且拧紧密封螺帽。

  4、装好温度计。

  5、压力计去除上部密封帽,将水加至“0”位。

  6、按进出气方向连接好气路,并且密封。

  7、开启气阀,即可进行气体测量。

六、使用注意事项:

  1、使用中,要经常注意仪表内水位的保持,否则将影响测量精度。

  2、使用中,温度应保持15-25℃之间,气温与室温相同,其温差应≤2℃,建议进行温度校正。

  3、最好在仪表指针运转数周后再进行读数。

  4、最大工作压力不要超过8KPa,否则湿式气体流量计会因表体变形影响正常工作。

  5、最大气体流量不要超过额定流量的10%,否则使用DI模块时会发生“丢数”现象,组态系统的扫描周期不要大于200ms。

  6、仪表在长期不使用时,应将仪表内的蒸馏水排放干净,排放时先使用放水阀,然后将表头向下,再将出气管向下,这样反复几次,才能将鼓轮内的水放净。

  7、仪表不宜置于过冷室内安装,以免内部结冰。

  8、如果气温很低又必须使用本湿式气体流量计时,需向湿式气体流量计内加一些防冻液(低温必须进行温度校正)。

  9、如果用户使用本厂的TC-M湿式气体流量计流量显示记录系统,建议使用该系统的温度校正、压力校正及误差校正功能,以提高使用的精准度。

  10、在正常使用情况下,至少每年检验一次精度。

七、随机附件

  温度计一支

  橡皮塞一个
