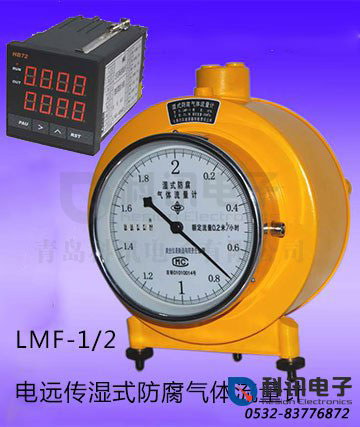

产品:电远传湿式防腐气体流量计LMF-1

电远传湿式防腐气体流量计LMF-1

品牌:长春

型号:LMF-1

电话:

0532-83776872、13645326696、13341231076

传真:

0532-83776882

地址:

青岛市四方区鞍山一路88号黄金岁月1824室

备注:

更详细产品请致电或点击<在线咨询>交流

产品详情
电远传湿式流量计的选型参数表:

产品型号 LML-1 LML-2 LMF-1 LMF-2
鼓轮每转气体流量(升) 2 5 2 5
额定流量(升/小时) 200 500 200 500
表盘最小刻度值(毫升/格) 8 25 8 25
在额定流率时准确度,% ±1 ±1 ±1 ±1
正常压力值(Pa) 1000 1000 1000 1000
形式 普通 普通 防腐 防腐
材质 黄铜 黄铜 不锈钢 不锈钢
电远传计量精度,毫升/脉冲 40 100 40 100
供电电源电压,V DC24 DC24 DC24 DC24
电远传信号输出形式 开关量脉冲 开关量脉冲 开关量脉冲 开关量脉冲


湿式气体流量计工作原理--结构:

  湿式气体流量计是测定不被水或溶液吸收的气体流量之常用的仪器,它能把流量随时间变化的累积量指示出来,读值可靠,操作方便,但不适于微小流量的测定。其基本构造如图所示。



  此流量计主要由壳体、鼓轮工作室、计数部分、装水斗、放水阀、压力计、温度计、水准器、调节支架、进气口等部分组成。鼓轮工作室有四个弯曲叶片分隔成四个小室A、B、C、D,水位高于叶片中心,使水位上部小室与两邻室构成封闭室,气体由流量计背面中央处进入,通过露在水面上的B和C室的内口b、和c进入B和C室。由于B室压力大于A室,推动叶轮顺时针转动。这时B、C室逐渐被气体充满,浮出水面,而转动过程中使A室逐渐浸没到水中。A室中的气体由外口a’排出小室,并从气体出口F流出。对每个小室来说,当内口露出水面时,就开始往这个小室充气。随着鼓轮转动,工作室绕轴转动至室内充满气体,直至室内气体排尽,而小室全部浸没在水中。鼓轮每转动一周,每个小室都完成一次进气和排气,故流量计的体积即为四个小室充气体积之和。计数机构在字盘上显示相应数字。显然充水高度和是否安装在水平位置,会影响到小室实际计量体积。所以,使用时要调节支脚使水准器的泡点在中心处,否则测量有误差。

使用注意事项

  1、 检查各部分是否有漏气现象;

  2、 加水量应该使调节面高漏斗有液体溢出;

  3、 还要定期检查水量是否低于调节面高的漏斗位置;

  4、 若有腐蚀性气体或油蒸气,在进入湿式流量计前需除去;

  5、 测定压力和温度,用以换算标准状态的流量值。

湿式气体流量计误差校正仪的其它优点:

  A,具有脉冲输出功能,湿式气体流量计表盘指针每转一周,与湿式气体流量计误差校正仪相配套的脉冲发生器可输出50个开关量脉冲信号,此信号可传输至自动化控制DI模块(或计数器/频率模块),实现微机内显示、校验,并可实现实时及历史显示(脉冲开关的耐压值为AC110V,DC24V)。

  B.具有远程显示功能,可将现场湿式气体流量计的值远传至控制室,供操作人员实时监测,即减轻了操作人员的劳动强度又提高了数据的准确度。

  C.无需外供电源,本湿式气体流量计误差校正仪的供电电源为AC220V,其自身可输出DC9V电压供脉冲发生器工作。

  D.安装方便,本装置分为两部分:脉冲发生器及误差校正仪。脉冲发生器设计得非常简单,无需专业人员,普通操作人员根据说明书即可完成安装调试工作。

湿式气体流量计的标定方法:

  1、用一个5升或10升的细口瓶,瓶口塞一胶皮塞,皮塞上打两只孔并插入两根管,一根短管在瓶口,一根长管插入瓶底部。

  2,向瓶内加入少许水,使之封住长管的底部。

  3、在瓶塞的长管上加一漏斗,在瓶塞的短管上加一条长软管,使之与湿式流量计的气体入口管相接。

  4,湿式流量计按要求加水,使之处于正常使用状态。

  5,如果是LML(F)-1型湿式流量计,向细口瓶中加入4千克水(或4升水,使用的计量器具必须经过计量部门标定),如果是LML(F)-2型湿式流量计,向细口瓶中加入5千克水(或5升水)。

  6,记下湿式流量计流过的体积量。

  向细口瓶中加入的水量作为真实值,湿式流量计流过的气体体积量为测量值,计算出校正系数α,α=气体流量的真实值(标定时的注水体积)/湿式流量计气体流量的指示值。

  7、标定条件为1atm,20℃。
