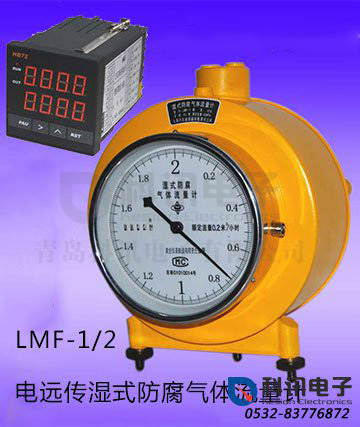

电远传湿式防腐气体流量计LMF-2

电远传湿式流量计的选型参数表：

产品型号	LML-1	LML-2	LMF-1	LMF-2
鼓轮每转气体流量（升）	2	5	2	5
额定流量（升/小时）	200	500	200	500
表盘最小刻度值（毫升/格）	8	25	8	25
在额定流率时准确度，%	±1	±1	±1	±1
正常压力值（Pa）	1000	1000	1000	1000
形式	普通	普通	防腐	防腐
材质	黄铜	黄铜	不锈钢	不锈钢
电远传计量精度，毫升/脉冲	40	100	40	100
供电电源电压，V	DC24	DC24	DC24	DC24
电远传信号输出形式	开关量脉冲	开关量脉冲	开关量脉冲	开关量脉冲

湿式气体流量计工作原理--结构：

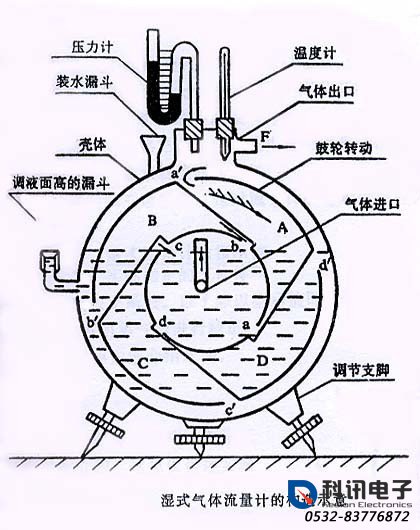

　　湿式气体流量计是测定不被水或溶液吸收的气体流量之常用的仪器，它能把流量随时间变化的累积量指示出来，读值可靠，操作方便，但不适于微小流量的测定。其基本构造如图所示。



　　此流量计主要由壳体、鼓轮工作室、计数部分、装水斗、放水阀、压力计、温度计、水准器、调节支架、进气口等部分组成。鼓轮工作室有四个弯曲叶片分隔成四个小室A、B、C、D，水位高于叶片中心，使水位上部小室与两邻室构成封闭室，气体由流量计背面中央处进入，通过露在水面上的B和C室的内口b、和c进入B和C室。由于B室压力大于A室，推动叶轮顺时针转动。这时B、C室逐渐被气体充满，浮出水面，而转动过程中使A室逐渐浸没到水中。A室中的气体由外口a’排出小室，并从气体出口F流出。对每个小室来说，当内口露出水面时，就开始往这个小室充气。随着鼓轮转动，工作室绕轴转动至室内充满气体，直至室内气体排尽，而小室全部浸没在水中。鼓轮每转动一周，每个小室都完成一次进气和排气，故流量计的体积即为四个小室充气体积之和。计数机构在字盘上显示相应数字。显然充水高度和是否安装在水平位置，会影响到小室实际计量体积。所以，使用时要调节支脚使水准器的泡点在中心处，否则测量有误差。



使用注意事项



　　1、 检查各部分是否有漏气现象；



　　2、 加水量应该使调节面高漏斗有液体溢出；



　　3、 还要定期检查水量是否低于调节面高的漏斗位置；



　　4、 若有腐蚀性气体或油蒸气，在进入湿式流量计前需除去；



　　5、 测定压力和温度，用以换算标准状态的流量值。



湿式气体流量计误差校正仪的其它优点：



　　A,具有脉冲输出功能，湿式气体流量计表盘指针每转一周，与湿式气体流量计误差校正仪相配套的脉冲发生器可输出50个开关量脉冲信号，此信号可传输至自动化控制DI模块（或计数器/频率模块），实现微机内显示、校验，并可实现实时及历史显示（脉冲开关的耐压值为AC110V，DC24V）。



　　B.具有远程显示功能，可将现场湿式气体流量计的值远传至控制室，供操作人员实时监测，即减轻了操作人员的劳动强度又提高了数据的准确度。



　　C.无需外供电源，本湿式气体流量计误差校正仪的供电电源为AC220V，其自身可输出DC9V电压供脉冲发生器工作。



　　D.安装方便，本装置分为两部分：脉冲发生器及误差校正仪。脉冲发生器设计得非常简单，无需专业人员，普通操作人员根据说明书即可完成安装调试工作。



湿式气体流量计的标定方法：



　　1、用一个5升或10升的细口瓶，瓶口塞一胶皮塞，皮塞上打两只孔并插入两根管，一根短管在瓶口，一根长管插入瓶底部。



　　2，向瓶内加入少许水，使之封住长管的底部。



　　3、在瓶塞的长管上加一漏斗，在瓶塞的短管上加一条长软管，使之与湿式流量计的气体入口管相接。



　　4，湿式流量计按要求加水，使之处于正常使用状态。



　　5，如果是LML（F）-1型湿式流量计，向细口瓶中加入4千克水（或4升水，使用的计量器具必须经过计量部门标定），如果是LML（F）-2型湿式流量计，向细口瓶中加入5千克水（或5升水）。



　　6，记下湿式流量计流过的体积量。



　　向细口瓶中加入的水量作为真实值，湿式流量计流过的气体体积量为测量值，计算出校正系数α，α=气体流量的真实值（标定时的注水体积）/湿式流量计气体流量的指示值。



　　7、标定条件为1atm,20℃。
