湿式气体流量计工作原理

湿式气体流量计是测定不被水或溶液吸收的气体流量之常用的仪器,它能把流量随时间变化的累积量指示出来,读值可靠,操作方便,但不适于微小流量的测定。

湿式气体流量计的结构:

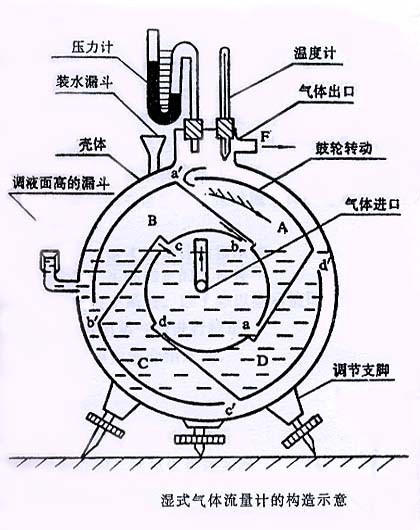

  湿式气体流量计是测定不被水或溶液吸收的气体流量之常用的仪器,它能把流量随时间变化的累积量指示出来,读值可靠,操作方便,但不适于微小流量的测定。其基本构造如图所示。



  此流量计主要由壳体、鼓轮工作室、计数部分、装水斗、放水阀、压力计、温度计、水准器、调节支架、进气口等部分组成。鼓轮工作室有四个弯曲叶片分隔成四个小室A、B、C、D,水位高于叶片中心,使水位上部小室与两邻室构成封闭室,气体由流量计背面中央处进入,通过露在水面上的B和C室的内口b、和c进入B和C室。由于B室压力大于A室,推动叶轮顺时针转动。这时B、C室逐渐被气体充满,浮出水面,而转动过程中使A室逐渐浸没到水中。A室中的气体由外口a’排出小室,并从气体出口F流出。对每个小室来说,当内口露出水面时,就开始往这个小室充气。随着鼓轮转动,工作室绕轴转动至室内充满气体,直至室内气体排尽,而小室全部浸没在水中。鼓轮每转动一周,每个小室都完成一次进气和排气,故流量计的体积即为四个小室充气体积之和。计数机构在字盘上显示相应数字。显然充水高度和是否安装在水平位置,会影响到小室实际计量体积。所以,使用时要调节支脚使水准器的泡点在中心处,否则测量有误差。

使用注意事项

  1、 检查各部分是否有漏气现象;

  2、 加水量应该使调节液面高度的漏斗有液体溢出(其它形式的液位调节器按说明书操作);

  3、 要定期检查水量是否低于调节液面高度的漏斗位置;

  4、 若有腐蚀性气体或油蒸气,在进入湿式气体流量计前需除去;

  5、 测定压力和温度,用以换算成标准状态(常压,20℃)的流量值。
